Uszkodzony dysk SSD – objawy, rodzaje awarii i odzyskiwanie danych
Dyski SSD są szybkie, ciche i nie mają ruchomych części, ale również mogą ulec poważnej awarii. Uszkodzony dysk SSD może nagle przestać być wykrywany, pokazywać nieprawidłową pojemność, zawieszać komputer albo uniemożliwiać dostęp do zapisanych plików.
W przeciwieństwie do klasycznych dysków HDD dane w nośniku SSD są zapisywane w pamięciach NAND Flash. Ich rozmieszczeniem zarządza kontroler wraz z wewnętrznym oprogramowaniem firmware. Z tego powodu diagnostyka i odzyskiwanie danych z SSD wymagają innych metod niż praca z dyskiem magnetycznym.
Jeżeli na dysku znajdują się ważne dane, najlepiej odłączyć nośnik od zasilania i zrezygnować z kolejnych prób jego uruchamiania. Dodatkowe operacje mogą pogorszyć stan pamięci NAND, translatora albo wewnętrznych struktur firmware.
Jak działa dysk SSD?
Dysk SSD składa się z kilku współpracujących elementów:
- kontrolera pamięci
- kości pamięci NAND Flash
- pamięci podręcznej DRAM lub bufora SLC
- układów zasilania
- elektroniki PCB
- firmware
- wewnętrznych struktur translacji
Kontroler odpowiada za komunikację z komputerem, zarządzanie pamięcią, korekcję błędów, równomierne zużywanie komórek NAND oraz odczyt i zapis danych.
System operacyjny widzi logiczne sektory dysku, ale ich rzeczywiste położenie w pamięci NAND może się stale zmieniać. Informacje pozwalające powiązać adresy logiczne z fizycznym rozmieszczeniem danych przechowuje translator kontrolera.
Uszkodzenie kontrolera, firmware albo translatora może sprawić, że dane nadal znajdują się w pamięciach NAND, ale nie są dostępne dla użytkownika.

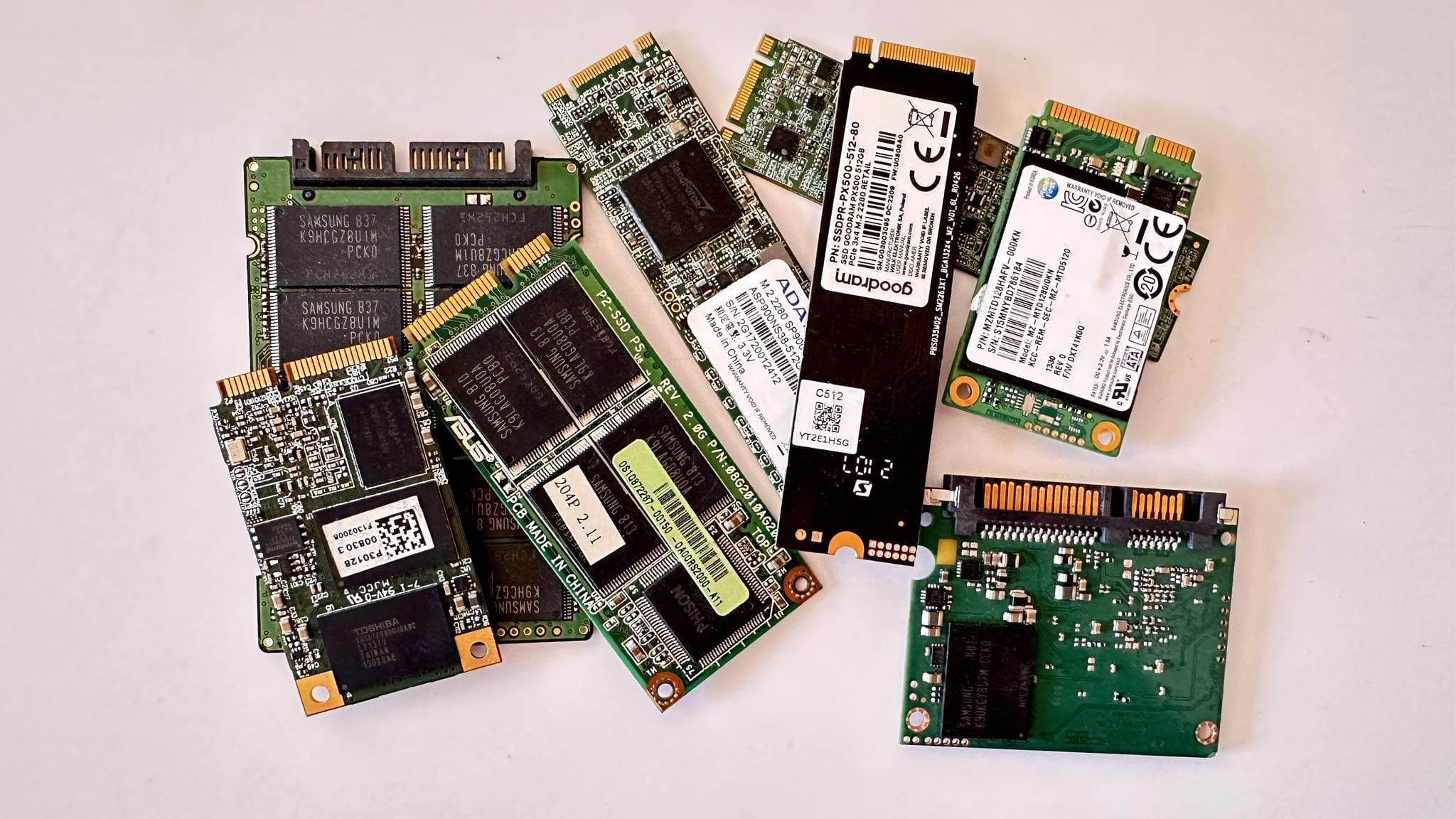

Budowa dysków SSD i stosowane interfejsy
Dyski SSD występują w różnych obudowach i korzystają z wielu typów złączy. Konstrukcja nośnika wpływa na sposób diagnostyki, ale sam wygląd dysku nie określa jeszcze rodzaju zastosowanego kontrolera ani pamięci NAND.
Najczęściej spotykane konstrukcje to:
- dyski SSD SATA 2,5 cala
- dyski mSATA
- dyski M.2 SATA
- dyski M.2 PCIe NVMe
- dyski SSD PCIe montowane w gnieździe rozszerzeń
- zewnętrzne dyski SSD USB
- pamięci SSD lutowane bezpośrednio na płycie głównej urządzenia
Dwa nośniki wyglądające podobnie mogą mieć zupełnie inne kontrolery, firmware, układ pamięci i sposób szyfrowania danych. Dlatego przed rozpoczęciem prac konieczna jest dokładna identyfikacja elektroniki.
Interfejsy, czyli złącza dysków SSD z jakich można odzyskać dane:
Najczęstsze objawy uszkodzonego dysku SSD
Awaria SSD może pojawić się nagle albo rozwijać stopniowo. Do najczęstszych objawów należą:
- dysk nie jest widoczny w BIOS-ie lub systemie,
- nośnik pokazuje pojemność 0 MB albo kilka megabajtów,
- komputer zawiesza się po podłączeniu dysku,
- system uruchamia się bardzo wolno,
- występują błędy odczytu,
- pliki są uszkodzone albo znikają,
- dysk zgłasza nazwę techniczną zamiast właściwego modelu,
- partycja przestaje być widoczna,
- system proponuje inicjalizację lub formatowanie,
- nośnik okresowo znika i ponownie się pojawia,
- kopiowanie danych zatrzymuje się albo kończy błędem.
Podobne objawy mogą być spowodowane różnymi rodzajami uszkodzeń. Sam brak wykrywania nie pozwala jeszcze stwierdzić, czy przyczyną jest elektronika, kontroler, firmware, pamięć NAND czy struktura logiczna.
Dlaczego dysk SSD przestaje być wykrywany?
Brak wykrywania dysku SSD może być skutkiem:
- awarii układu zasilania,
- zwarcia na elektronice PCB,
- przepięcia,
- przegrzania,
- uszkodzenia kontrolera,
- błędów firmware,
- degradacji pamięci NAND,
- uszkodzenia translatora,
- przerwania ścieżek lub uszkodzenia złącza,
- wcześniejszych nieudanych prób naprawy.
Przy całkowicie niewykrywanym nośniku zwykły program do odzyskiwania danych nie uzyska dostępu do sektorów dysku. W takiej sytuacji konieczna jest diagnostyka elektroniki oraz komunikacji z kontrolerem.
Uszkodzenie kontrolera SSD
Kontroler jest jednym z najważniejszych elementów dysku SSD. Zarządza komunikacją z pamięciami NAND i komputerem, wykonuje korekcję błędów oraz odtwarza logiczną strukturę danych.
Po jego awarii dysk może:
- przestać odpowiadać,
- pokazywać niewłaściwy model,
- zgłaszać nieprawidłową pojemność,
- działać wyłącznie w trybie serwisowym,
- zawieszać komputer podczas próby odczytu,
- nie udostępniać partycji i plików.
W wielu współczesnych nośnikach kontroler odpowiada również za sprzętowe szyfrowanie danych. Oznacza to, że sam fizyczny odczyt pamięci NAND może nie wystarczyć do odtworzenia zawartości dysku.

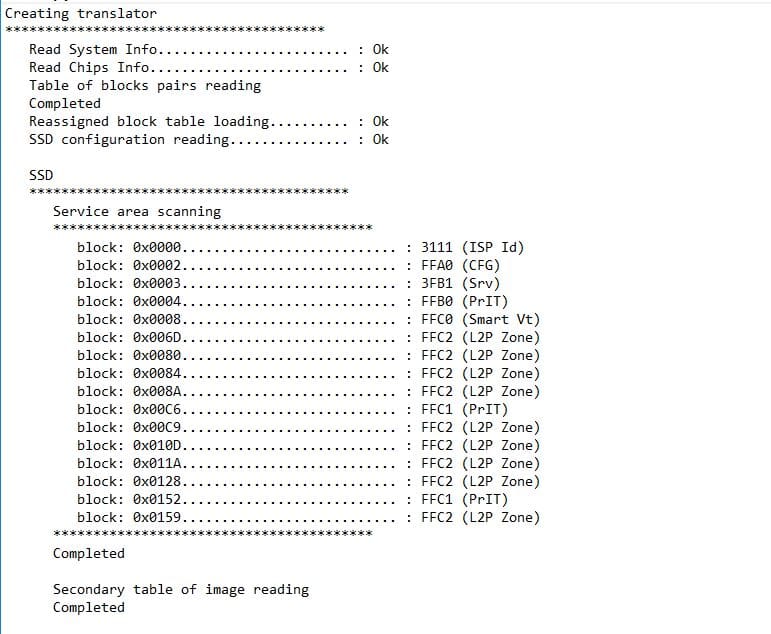

Uszkodzenie firmware i translatora
Firmware steruje pracą kontrolera i komunikacją z pamięcią NAND. Translator odpowiada natomiast za powiązanie sektorów widocznych dla systemu z fizycznym położeniem danych w pamięci.
Po uszkodzeniu tych struktur dysk może nadal odpowiadać, ale:
- pokazywać pojemność 0 MB,
- zgłaszać nazwę serwisową,
- pracować bardzo niestabilnie,
- nie wyświetlać partycji,
- nie udostępniać zapisanych danych.
W zależności od rodzaju kontrolera możliwe jest uruchomienie dysku w trybie serwisowym, zastosowanie odpowiedniego loadera oraz próba odbudowy translatora.
Jednym z charakterystycznych przykładów takiej awarii jest błąd SATAFIRM S11, występujący w niektórych dyskach wyposażonych w kontrolery z rodziny Phison.
Zużycie i uszkodzenia pamięci NAND
Pamięć NAND Flash ma ograniczoną liczbę cykli zapisu i kasowania. Wraz ze zużyciem nośnika mogą pojawić się:
- błędy odczytu komórek,
- niestabilne wartości napięć progowych,
- problemy z korekcją ECC,
- uszkodzone bloki,
- trudności z odczytem wybranych obszarów,
- coraz dłuższy czas odpowiedzi dysku.
W dyskach SSD stosuje się różne typy pamięci:
SLC – bardzo szybkie i trwałe,
MLC – stanowią kompromis między ceną a wydajnością,
TLC – popularne i powszechnie stosowane,
QLC – pojemne, ale bardziej podatne na błędy i zużycie.
Im więcej bitów jest zapisywanych w pojedynczej komórce, tym bardziej złożony staje się proces odczytu i korekcji błędów. Nie oznacza to jednak, że każdy dysk TLC lub QLC jest niemożliwy do odzyskania. Stan nośnika zawsze trzeba ocenić indywidualnie.
Uszkodzenie elektroniki PCB
Do awarii elektroniki dysku SSD może dojść wskutek:
- przepięcia,
- zastosowania niewłaściwego zasilacza,
- zwarcia,
- zalania,
- przegrzania,
- uszkodzenia złącza,
- przepalenia elementów zabezpieczających,
- wcześniejszej nieprawidłowej naprawy.
Diagnostyka obejmuje pomiary napięć, sprawdzenie linii zasilania, układów zabezpieczających, przetwornic oraz stabilizatorów.
Wymiana całej płytki elektroniki z przypadkowego dysku zazwyczaj nie rozwiązuje problemu. Nośniki mogą mieć różne wersje firmware, odmienne pamięci NAND, indywidualne dane konfiguracyjne albo niekompatybilne kontrolery.
Wpływ funkcji TRIM na usunięte dane
TRIM jest mechanizmem, który informuje kontroler SSD, że określone obszary nie są już potrzebne systemowi plików. Po usunięciu plików lub sformatowaniu partycji może to znacznie ograniczyć możliwość ich późniejszego odzyskania.
Znaczenie ma między innymi:
- system operacyjny,
- rodzaj systemu plików,
- sposób podłączenia dysku,
- obsługa TRIM przez kontroler,
- czas dalszej pracy nośnika,
- działanie mechanizmu garbage collection.
Dokładne wyjaśnienie znajduje się w osobnym poradniku: funkcja TRIM w dysku SSD – czy można odzyskać usunięte dane?.
Po przypadkowym usunięciu ważnych plików najlepiej jak najszybciej wyłączyć komputer i odłączyć nośnik od zasilania.
Czy z uszkodzonego dysku SSD można odzyskać dane?
W wielu przypadkach odzyskanie danych jest możliwe, ale wynik zależy od rodzaju awarii oraz stanu poszczególnych elementów nośnika.
Szanse mogą być dobre, gdy:
- uszkodzona jest elektronika, ale pamięci NAND pozostają sprawne,
- kontroler odpowiada w trybie serwisowym,
- możliwa jest odbudowa translatora,
- problem dotyczy części struktur firmware,
- dane nie zostały nadpisane,
- funkcja TRIM nie wyczyściła potrzebnych obszarów,
- nośnik nie był wielokrotnie uruchamiany po awarii.
Odzysk może być utrudniony albo niemożliwy, gdy:
- pamięci NAND są poważnie zdegradowane,
- dane zostały nadpisane,
- brak jest dostępu do wymaganych kluczy szyfrowania,
- dany kontroler nie jest obsługiwany przez dostępne narzędzia,
- uszkodzone zostały wszystkie kopie krytycznych struktur firmware,
- TRIM i garbage collection usunęły zawartość potrzebnych bloków.
Dlatego przed określeniem możliwości odzyskania danych konieczna jest indywidualna diagnostyka konkretnego nośnika.
Jak przebiega diagnostyka uszkodzonego SSD?
Zakres diagnostyki zależy od objawów i konstrukcji dysku. Prace mogą obejmować:
- identyfikację modelu, kontrolera i pamięci NAND,
- oględziny elektroniki PCB,
- pomiary napięć i linii zasilania,
- sprawdzenie komunikacji z kontrolerem,
- ocenę stanu firmware,
- próbę uruchomienia trybu serwisowego,
- analizę translatora,
- wykonanie kopii dostępnych sektorów,
- odbudowę struktury partycji i systemu plików.
Po uzyskaniu dostępu do danych wykonywana jest kopia sektorowa. Dalsza analiza powinna odbywać się na kopii, a nie bezpośrednio na oryginalnym nośniku.
Factory kernel, loader i tryb serwisowy
Niektóre kontrolery SSD można uruchomić w specjalnym trybie technologicznym lub serwisowym. Pozwala on uzyskać dostęp do funkcji niedostępnych podczas normalnej pracy dysku.
W zależności od modelu procedura może obejmować:
- uruchomienie factory kernel,
- wprowadzenie loadera do kontrolera,
- dostęp do wewnętrznych modułów firmware,
- analizę pamięci NAND,
- rekonstrukcję translatora,
- kontrolowany odczyt danych.
Takie działania wymagają narzędzi oraz procedur właściwych dla konkretnego kontrolera. Nie istnieje jedna uniwersalna metoda działająca ze wszystkimi modelami SSD.
Adaptery używane w PC-3000 Portable III dla różnych rodzajów nośników SSD.
Adapter PC3000 Portable III dysku SSD z interfejsem Serial ATA III w RAID 0
Odzyskiwanie danych metodą chip-off
Chip-off polega na odlutowaniu kości pamięci NAND z elektroniki nośnika i odczytaniu ich zawartości przy użyciu odpowiedniego programatora.
Samo wykonanie odczytu nie oznacza jeszcze uzyskania plików. Dane mogą być:
- rozproszone pomiędzy wieloma kośćmi,
- wymieszane przez kontroler,
- zapisane z wykorzystaniem skomplikowanej translacji,
- zabezpieczone kodami korekcji błędów,
- szyfrowane,
- podzielone na bloki i strony w sposób charakterystyczny dla konkretnego kontrolera.
Najtrudniejszym etapem jest odtworzenie sposobu, w jaki kontroler zapisywał dane w pamięci NAND.
Metodę chip-off stosuje się obecnie tylko w wybranych przypadkach. W wielu współczesnych dyskach skuteczniejsza jest praca z oryginalnym kontrolerem w trybie serwisowym.
Czy każda procedura odzysku danych jest taka sama?
Nie. Sposób postępowania zależy od:
- typu interfejsu,
- modelu kontrolera,
- rodzaju pamięci NAND,
- wersji firmware,
- konstrukcji elektroniki,
- sposobu szyfrowania,
- rodzaju uszkodzenia.
Dysk SATA 2,5 cala, mSATA, M.2 SATA i M.2 NVMe mogą wyglądać podobnie, ale wymagać zupełnie innych metod diagnostycznych.
W przypadku nośników korzystających z interfejsu PCIe szczegółowe informacje znajdują się na stronie odzyskiwanie danych z dysku NVMe.
Co zrobić, gdy dysk ulegnie awarii?
Jeżeli na dysku znajdują się ważne dane, przede wszystkim odłącz nośnik od zasilania i pozostaw go w obecnym stanie.
Następnie:
- zabezpiecz dysk przed dalszym używaniem,
- zapisz objawy awarii i okoliczności, w których wystąpiła,
- sprawdź, czy nośnik jest wykrywany oraz jaką pokazuje pojemność,
- w przypadku ważnych danych przekaż dysk do diagnostyki.
Do czasu ustalenia przyczyny awarii unikaj inicjalizacji, formatowania, uruchamiania CHKDSK, aktualizacji firmware, instalowania programów do odzyskiwania na tym samym nośniku oraz wielokrotnych prób jego uruchomienia.
Przy uszkodzeniu elektroniki, kontrolera lub firmware zwykłe programy nie uzyskają dostępu do właściwej zawartości pamięci. Dalsze próby mogą natomiast zmienić stan nośnika i utrudnić późniejsze odzyskanie danych.
Kiedy program do odzyskiwania danych może pomóc?
Program do odzyskiwania może być przydatny przy niektórych problemach uszkodzeń logicznych, gdy:
- dysk jest stabilnie wykrywany,
- pokazuje prawidłową pojemność,
- sektory są dostępne,
- dane nie zostały nadpisane,
- funkcja TRIM nie usunęła potrzebnych bloków.
Programu nie należy instalować na tym samym dysku, z którego mają zostać odzyskane pliki. Odzyskanych danych również nie wolno zapisywać na źródłowym nośniku.
Jeżeli dysk SSD zawiesza komputer, znika, pokazuje pojemność złą pojemność albo nie jest wykrywany, długotrwałe skanowanie może dodatkowo obciążyć kontroler i pamięci NAND.
Przykład z laboratorium – uszkodzone firmware dysku SSD
Do naszego laboratorium trafił dysk SSD, który przestał być prawidłowo wykrywany. System nie miał dostępu do partycji i plików, a standardowe programy nie mogły odczytać zawartości nośnika.
Diagnostyka wykazała problem z kontrolerem oraz wewnętrznymi strukturami firmware. Dysk został uruchomiony w trybie serwisowym, a następnie przeprowadzono analizę pamięci NAND i odbudowę translatora.
Po uzyskaniu dostępu serwisowego wykonano kontrolowany odczyt sektorów. Następnie z kopii nośnika odbudowano strukturę partycji i systemu plików, co umożliwiło odzyskanie danych klienta.
Odzyskiwanie danych z przedstawionego dysku SSD obejmowało procedurę wprowadzenie dysku do specjalnego trybu fabrycznego jądra (factory kernel mode). Następnie za pomocą specjalistycznego oprogramowania wprowadziło specjalnie zaprojektowaną programowo ładowarkę (loader) do kontrolera pamięci. Ten niestandardowy tryb odzyskiwania danych z dysku SSD oraz odpowiednio zaprojektowany kod firmware pozwala na późniejszym etapie, bezpośredni odczyt informacji zapisaną w chipie NAND, odbudować logiczną tablicę translacji danych (Translator). Uzyskać to można z pomocą specjalnego trybu technologicznego za pomocą PC-3000 Express SSD oraz PC-3000 Portable III SSD Active Utilities. Ta procedura pozwoliła nam wyodrębnić i odbudowywać oryginalne dane zapisane na dysku SSD przed jego awarią.
Profesjonalne odzyskiwanie danych z dysku SSD
zapoznaj się z usługą odzyskiwanie danych z dysku SSD.
Najczęściej zadawane pytania
Czy z niewykrywanego dysku SSD dane można odzyskać?
W niektórych przypadkach tak. Możliwość odzyskania danych zależy od stanu elektroniki, kontrolera, firmware i pamięci NAND. Brak wykrywania nie oznacza automatycznie, że dane zostały bezpowrotnie utracone.
Czy wymiana elektroniki PCB dysku SSD pomoże w awarii?
Zazwyczaj nie. Elektronika, kontroler i pamięci mogą zawierać indywidualne dane konfiguracyjne. Znaczenie mają również wersja firmware, zastosowany typ NAND oraz sprzętowe szyfrowanie.
Czy SSD można naprawić i nadal używać?
Celem prac związanych z odzyskiwaniem danych jest zabezpieczenie plików, a nie przywrócenie nośnika do dalszej niezawodnej eksploatacji. Po poważnej awarii dysku nie należy ponownie wykorzystywać go do przechowywania ważnych danych.
Czy chip-off zawsze pozwala odzyskać dane?
Nie. Odczyt kości NAND nie gwarantuje rekonstrukcji plików. Problemem mogą być algorytmy kontrolera, szyfrowanie, uszkodzenia pamięci, błędy ECC oraz brak obsługi zastosowanego sposobu translacji.
Czy po formatowaniu SSD można odzyskać dane?
Zależy to między innymi od działania funkcji TRIM, rodzaju formatowania, systemu plików i dalszego używania nośnika. Po przypadkowym formatowaniu dysk należy jak najszybciej odłączyć od zasilania.
Dlaczego SSD pokazuje pojemność 0 MB?
Przyczyną może być uszkodzenie firmware, translatora, kontrolera albo pamięci NAND. W takiej sytuacji system nie uzyskuje dostępu do właściwej przestrzeni użytkownika.
Czy inicjalizacja dysku przywróci dostęp do danych?
Inicjalizacja tworzy nowe informacje o strukturze dysku i nie naprawia uszkodzonego kontrolera ani firmware. Przy ważnych danych nie należy jej wykonywać przed diagnostyką.
Podsumowanie
Uszkodzony dysk SSD nie zawsze oznacza bezpowrotną utratę danych. Możliwość ich odzyskania zależy od rodzaju awarii, modelu kontrolera, stanu firmware, pamięci NAND, translatora, działania funkcji TRIM oraz wcześniejszych prób uruchamiania nośnika.
Najważniejsze jest szybkie odłączenie dysku i unikanie działań, które mogą zmienić jego stan. Dokładna diagnostyka pozwala ustalić, czy możliwy jest dostęp serwisowy, odbudowa translatora, naprawa elektroniki albo odczyt pamięci inną metodą.
