Odzyskiwanie danych z dysków USB nie należy do najłatwiejszych czynności. Właśnie dlatego przywracanie danych z dysku WD warto powierzyć specjalistom. Ram-serwis Odzyskiwanie Danych to miejsce, w którym w sposób profesjonalny zajmiemy się odzyskaniem danych z przesłanego przez Ciebie kurierem lub dostarczonego osobiście dysku USB. W zakres naszych usług wchodzi odzyskiwanie danych z dysku WD 2.5 lub 3.5 cala ze złączem USB. Jeśli więc posiadasz właśnie taki nośnik i uległ on uszkodzeniu, skontaktuj się z naszym zespołem!


Odzyskiwanie danych z dysków USB – WD 2.5 oraz 3.5 cala ze złączem USB

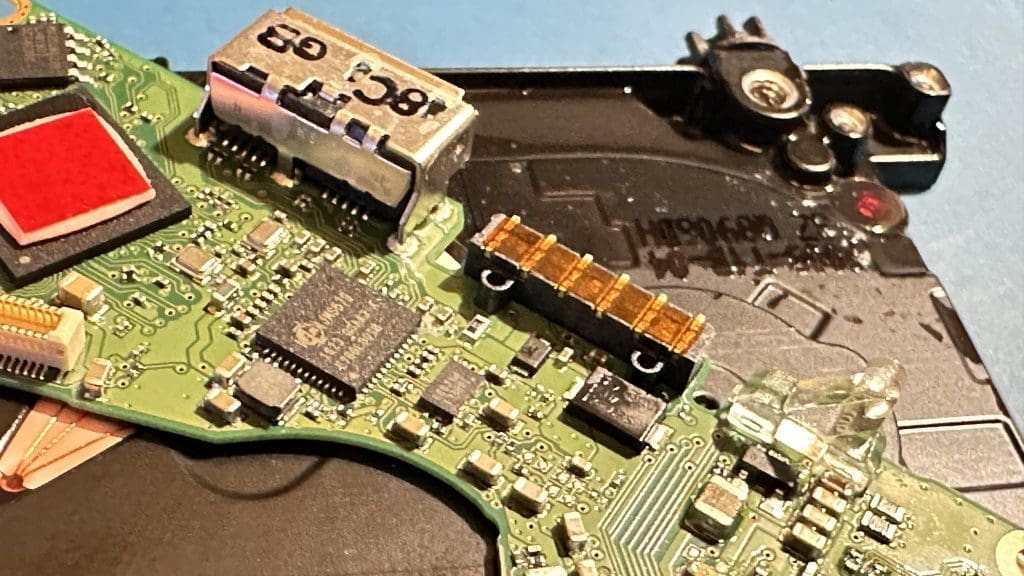

Dyski Western Digital ze złączem USB posiadają moduł szyfrowania na elektronice zewnętrznej PCB dysku. W przypadku uszkodzenia Strefy Serwisowej dysku lub innych uszkodzeń, problematyczne jest w nich odzyskanie danych z uwagi na ich interfejs, czyli złącze USB.

Taki uszkodzony dysk zgłasza się prawidłowo w menadżerze urządzeń Windowsa, ale pojemność dysku wykazuje „0” LBA.
Próby skanowania takiego dysku wykazują brak możliwości odczytania danych na dysku z uwagi na szyfrowanie tej zawartości.
Seria dysków 2,5-calowych szyfrowanych – Encrypted between the USB and the drive, w obudowie, posiadających stałe złącze USB na elektronice PCB. Inne uszkodzenia tych dysków objawiają się całkowitym brakiem detekcji. Nie są widoczne w systemie.

.





Przykładowe nazwy rodzin dysków to :

  • Marn5 4K - WDxxxxBMVV-xxGNWxx
  • Zephyr - WDxxxx -xxHXZxx
  • Helios - WDxxTMVV-xxTK7xx
  • Dolphin - WDxxxxBMVU-xxA08xx
  • Shasta 3D - WDxxTMVV-xxBG7xx

Western Digital WD 2.5 cala USB

.

Western Digital WD 2.5 cala USB

Jesteśmy w stanie odzyskać dane z tych dysków bezpośrednio bez dodatkowej ingerencji w SA (Strefa Serwisowa) poprzez Terminal dyskowy. Jest to unikalna nawet wśród firm Data Recovery metoda bezinwazyjna na odzyskiwanie danych z dysku USB 2.5 cala i 3.5 cala. Większość ludzi na świecie nie wie, że jest możliwość pracy na uszkodzonych dyskach Western Digital za pomocą portu Com i urządzenia zwanego Terminalem dyskowym. Pokażemy w tym temacie fotografie wykonane podczas odzyskiwania danych z dysków USB właśnie za pomocą wejścia Terminalowego w dysku Western Digital. Ta unikalna metoda pomija opcję przy tego rodzaju uszkodzeniach polegającą na przebudowaniu elektroniki dysku WD szyfrowanego sprzętowo ze złączem USB na potrzeby odzyskania danych na złącze SATA. Często nie posiadając odpowiednika elektroniki danej rodziny dysku Western Digital firmy odzyskujące dane nie są w stanie podjąć się próby odzyskania danych. My to nieudogodnienie obeszliśmy, a wynikiem tego jest również w większości przypadków obniżenie kosztów odzyskiwania danych uszkodzeń dysków USB.

.

Te same dolegliwości mają dyski 3.5 cala zewnętrzne, ze złączem USB. W takich przypadkach nasza procedura też spisuje się dobrze jesteśmy w stanie odzyskać dane z tych dysków. Pracowaliśmy nad czterema takimi przypadkami uszkodzeń dysków 2.5 cala szyfrowanych na SA, ze stałym złączem USB. Mamy dostęp do struktury danych i jesteśmy w trakcie odczytywania z tych dysków danych, jakie były tam zapisane przed utratą danych.

A tu link do pierwszego naszego zlecenia wykonywanego w 2010 roku. Właśnie pod to zlecenie opracowaliśmy unikalną metodę: odzyskiwanie danych – Terminal USB 2010

 WD5000BMVU-11A08S0 DeeJeya Ferrego Corstena

.

Podłączenie terminala pod dysk WD 2.5 cala USB2

Adapter do terminala dysku WD 2.5 cala USB

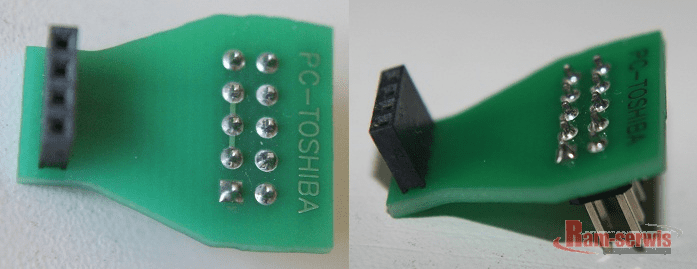

Złączka terminala Toshiba pasująca pod złącze Com terminala Western Digital WD 2.5 cala USB

.

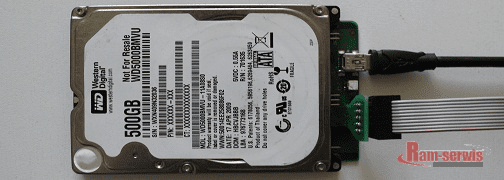

Dysk WD 2.5 cala USB2 podłączony pod terminal

Dysk WD 2,5 cala USB-2 podłaczony pod terminal

.

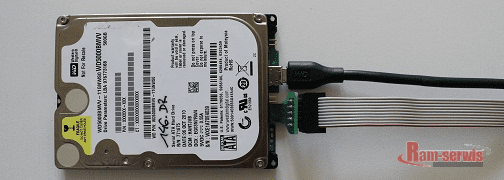

Dysk WD 2.5 cala USB3 podłączony pod terminal

Dysk WD 2,5 cala USB-3 podłaczony pod terminal
Złączka terminala Toshiba pasująca pod złącze Com terminala Western Digital WD 2.5 cala USB podłączony pod terminal

.

Adapter do terminala dysku WD 3.5 cala do podłączenia poprzez złącze USB

Złączka terminala do dysku WD 3,5' USB

.

Dysk WD 3.5 cala USB2 podłączony pod terminal

Dysk WD 3,5 cala USB-2 podłaczony pod terminal

.

Western Digital WD5000BMVV-11GNWS0

W galerii poniżej dostępne są obrazy z pracy nad przywracaniem danych z dysku Western Digital WD5000BMVV-11GNWS0 USB2 z rodziny: Marn5 4K. Dane są odzyskiwane poprzez podłączenie dysku pod port COM terminala. Dysk jest szyfrowany na elektronice PCB i Strefie Serwisowej SA. Uszkodzony dysk jest widoczny po podłączeniu pod port USB komputera. Nazwa mostka USB jest prawidłowo wykrywana przez system, a w zarządzaniu komputerem i we właściwościach wykrytego dysku pokazuje się z pojemnością LBA: 0. Nie ma możliwości dostępu do danych bez odpowiedniego oprzyrządowania w tym przypadku to PC3000UDMA i Data Extractor, terminal USB dyskowy oraz adapter Toshiba konieczny do podłączenia się pod port COM. Jak widać w galerii, dysk się prawidłowo zainicjował. Co prawda z dwoma błędami w Strefie Serwisowej, ale bez problemu można kopiować pod Data Extractor zapisane tam pliki. Na forum odzyskiwania danych opisaliśmy ten przypadek. Jest tylko jeden mały problem – czas kopiowania danych…, ale na to już nie mamy wpływu.

Profesjonalny serwis Western Digital

.

Odzyskiwanie danych z dysku Western Digital

Z racji, że odzyskiwanie danych z dysków USB jest procesem, którego lepiej nie przeprowadzać na własną rękę, zachęcamy do skorzystania z takich usług jak odzyskiwanie danych, jakie zapewnia nasz serwis WD. Poza przywracaniem danych z dysku Western Digital zajmujemy się także odzyskiwaniem utraconych plików z dysków innych producentów. Zdobyte doświadczenie i liczne patenty pozwalają nam zrobić to w sposób bezinwazyjny. Zachęcamy do kontaktu – profesjonalne odzyskiwanie danych z dysku WD i innych to nasza specjalność!

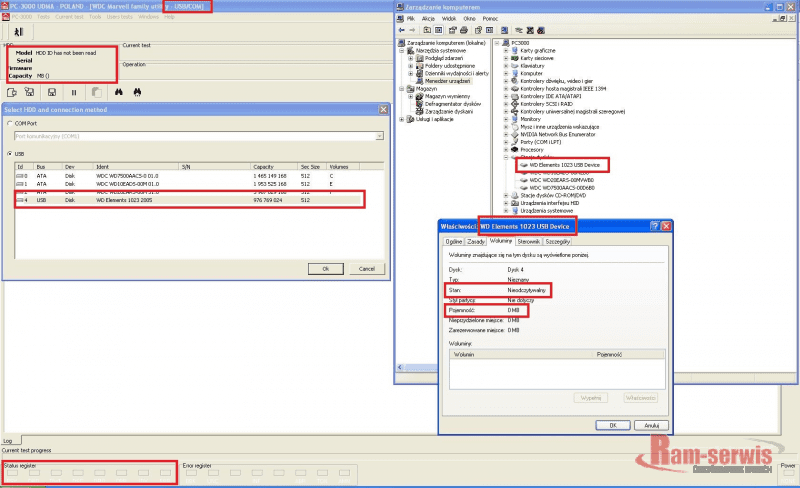

Praca na terminalu COM dysków Western Digital USB, SATA

Dysk Western Digital ze złączem USB nie podający ID, passport oraz LBA. Zgłasza się w systemie z pojemnością zero, nie ma możliwości odczytu danych. Odczyt danych dysku tylko za pomocą podłączonego terminala dyskowego.

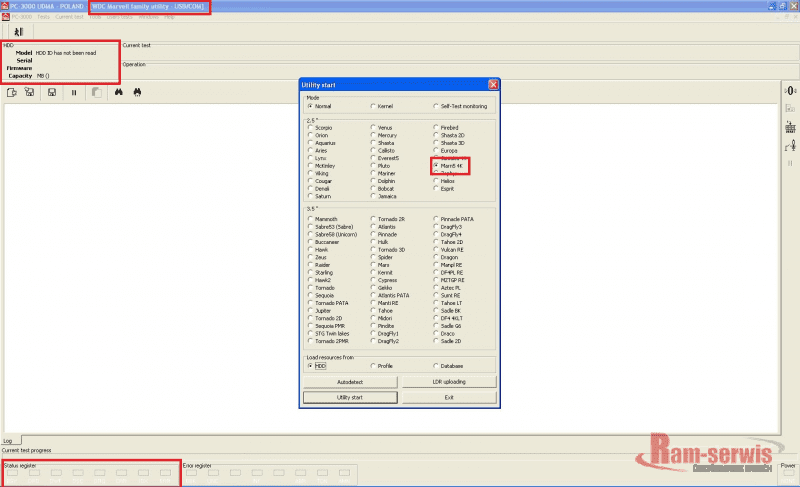

Praca na terminalu COM dysków Western Digital USB pod systemem PC3000 UDMA

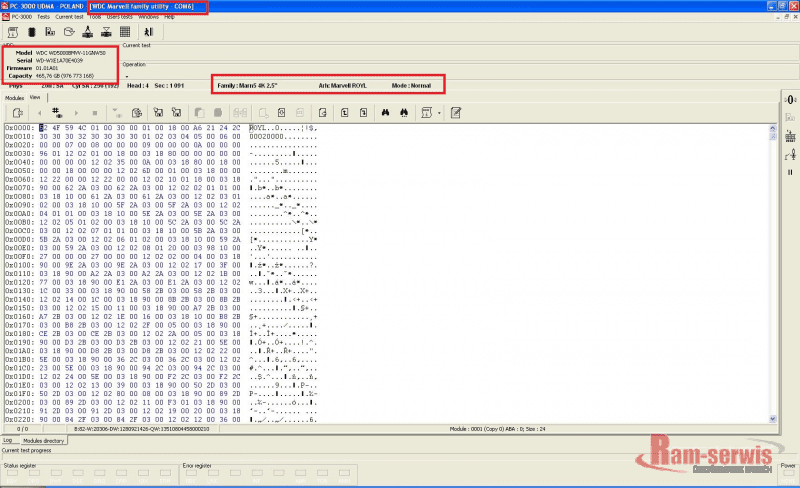

Dysk po podlączeniu do karty diagnostycznej PC3000 UDMA rozpoznaje rodzinę dysku Western Digital ze złączem USB. W dalszym etapie pokazuje swoja nazwę, rodzinę, ID, passport, LBA, oraz odczytuje pełne dane ROM oraz Strefy Serwisowej. Jest możliwość pełnej pracy na oprogramowaniu dysku w celu dalszego zdiagnozowania uszkodzenia dysku w celu uzyskania dostępu do danych czyli odzyskania danych.

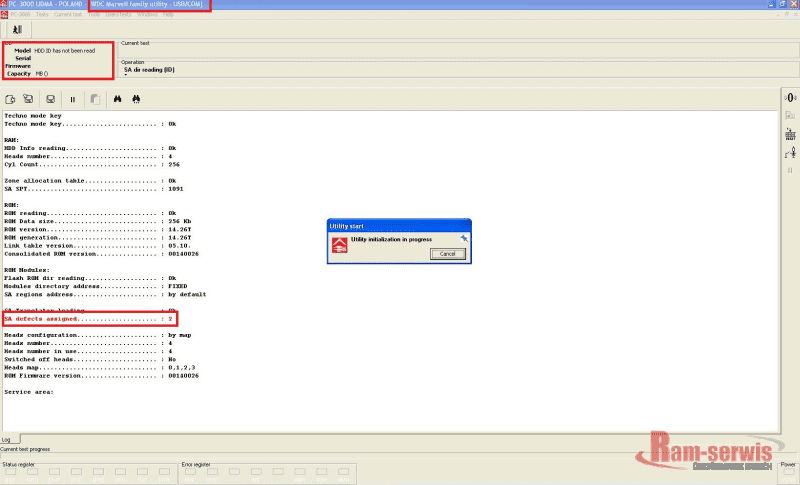

Praca na terminalu COM dysków Western Digital USB pod systemem PC3000 UDMA

Podczas odczytu danych ID oraz passport dysk wykazuje uszkodzenia. Dalsza praca z dyskiem możliwa jest tylko po usunięciu usterek w strefie serwisowej.

Praca na terminalu COM dysków Western Digital USB pod systemem PC3000 UDMA

Pełne zainicjowanie dysku. Nie ma problemu z odczytem wszystkich ważnych ustawień nośnika co uzyskaliśmy dzięki podłączeniu terminala dyskowego. Jest możliwość przetestowania SA dysku i ocenienia w jakim zakresie powstała usterka i jak można uzyskać dostęp do danych zapisanych na dysku przed jego awarią.

Praca na terminalu COM dysków Western Digital USB pod systemem PC3000 UDMA

Test i odczyt Strefy Serwisowej dysku Western Digital za złączem USB i szyfrowaniem sprzętowym.

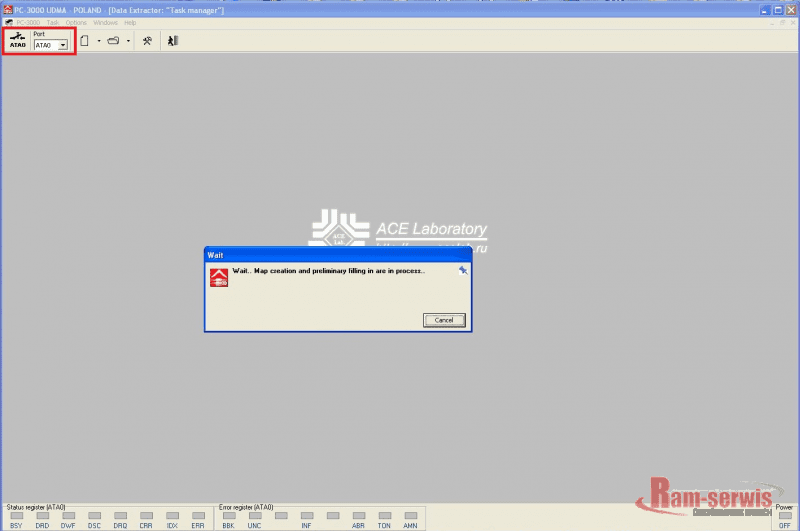

Praca na terminalu COM dysków Western Digital USB pod systemem PC3000 UDMA Data Extractor

Po usunięciu usterek i wykonaniu kopii ustawień dysku uruchamiamy program do odzyskiwania danych PC3000 UDMA Data Extractor. Pierwszy etap to próba odczytu ID i passport dysku oraz pierwszych i kolejnych sektorów dysk, przeszukanie nośnika w celu ustalenia wielkości partycji, plików MFT itp.

Praca na terminalu COM dysków Western Digital USB pod systemem PC3000 UDMA Data Extractor

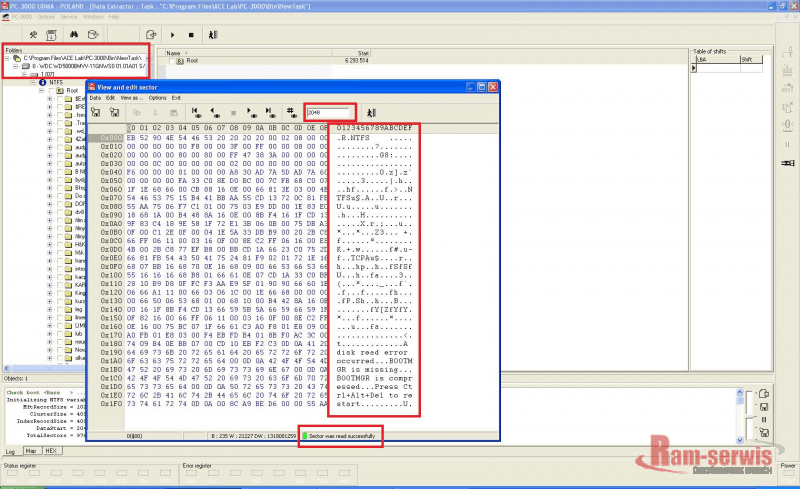

Bez problemu uzyskaliśmy dostęp do drzewa katalogowego dysku, Nastąpiła odbudowa logicznej struktury danych a tym samym uzyskaliśmy pełny dostęp do danych tam zapisanych.

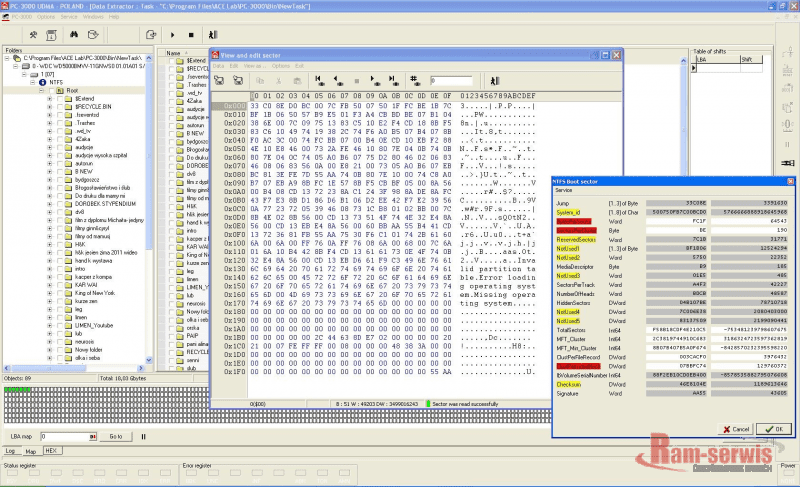

Praca na terminalu COM dysków Western Digital USB pod systemem PC3000 UDMA Data Extractor

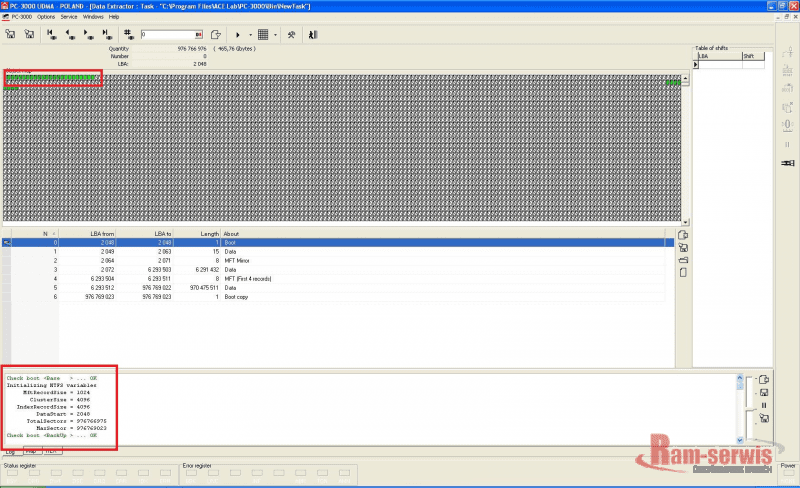

Odbudowa logicznej struktury danych – odczyt danych partycji NTFS na dysku Western Digital ze złączem USB i szyfrowaniem sprzętowym na poziomie elektroniki PCB.

Praca na terminalu COM dysków Western Digital USB pod systemem PC3000 UDMA Data Extractor

Ostatni etap pracy na uszkodzonym WD USB z szyfrowaniem sprzętowym za pomocą terminala COM podłączonego do dysku. Sprawdzenie wpisów partycji NTFS i pozostaje tylko kopiowanie danych.
