Odzyskiwanie danych z macierzy RAID
Macierz RAID przestała działać, serwer NAS nie widzi wolumenu albo utracony został dostęp do zasobów zapisanych na kilku nośnikach? W takiej sytuacji najważniejsze jest zatrzymanie dalszych prób odbudowy i zabezpieczenie całego zestawu.
W Ram-serwis zajmujemy się profesjonalnym odzyskiwaniem danych z macierzy RAID. Pracujemy z różnymi konfiguracjami RAID 0, RAID 1, RAID 5, RAID 6, RAID 10, macierzami z serwerów NAS, systemami SAN oraz zestawami opartymi na nośnikach HDD, SSD, SAS i SATA. Ponieważ każdy układ może mieć inną kolejność elementów, rozmiar bloku, parzystość i konfigurację kontrolera, przed rozpoczęciem właściwych prac wykonujemy szczegółową analizę techniczną.
Jeżeli macierz zgłasza błąd, nie uruchamiaj jej na własną rękę. Nie inicjalizuj wolumenu, nie zmieniaj kolejności nośników i nie zatwierdzaj komunikatów kontrolera bez wykonania kopii bezpieczeństwa. Takie działania mogą pogorszyć stan struktury i utrudnić późniejsze przywrócenie zawartości.
Kiedy można przywrócić dostęp do macierzy RAID?
W wielu przypadkach możliwe jest odtworzenie struktury wolumenu i przywrócenie dostępu do katalogów, jednak skuteczność zależy od rodzaju konfiguracji, liczby uszkodzonych elementów, stanu każdego nośnika oraz działań wykonanych po wystąpieniu problemu.
Pomoc jest możliwa między innymi wtedy, gdy:
- serwer NAS przestał widzieć wolumen,
- kontroler zgłasza degradację macierzy,
- doszło do nieudanej odbudowy,
- usunięto lub nadpisano konfigurację RAID,
- jeden albo kilka elementów zestawu przestało odpowiadać,
- system plików zgłasza błędy,
- wystąpiła awaria zasilania,
- administrator przypadkowo zainicjalizował macierz,
- po wymianie nośnika zestaw nie wrócił do pracy,
- urządzenie QNAP, Synology, Dell, HP, Lenovo lub IBM utraciło dostęp do udziałów.
Co ważne, sam fakt, że macierz pracowała w trybie RAID 1, RAID 5 albo RAID 6, nie oznacza pełnego bezpieczeństwa. RAID zwiększa odporność na określone problemy sprzętowe, ale nie zastępuje kopii zapasowej. Dlatego po wystąpieniu błędu najpierw trzeba zabezpieczyć poszczególne elementy, a dopiero później odtwarzać strukturę logiczną.
Z jakimi konfiguracjami pracujemy?
Obsługujemy zarówno proste zestawy dwuelementowe, jak i rozbudowane środowiska wielodyskowe stosowane w firmach, serwerowniach i urządzeniach NAS. Każdy przypadek analizujemy indywidualnie, ponieważ inna procedura jest potrzebna przy RAID 0, inna przy RAID 5, a jeszcze inna przy układzie z parzystością podwójną.
Pracujemy między innymi z:
- z macierzy RAID 0
- z macierzy RAID 1
- z macierzy RAID 2
- z macierzy RAID 3
- z macierzy RAID 4
- z macierzy RAID 5
- z macierzy RAID 6
- z macierzy RAID 0+1
- z macierzy RAID 1+0
- z macierzy Matrix RAID
- z macierzy RAID 5E, 5EE
- z macierzy RAID 6E, 6EE

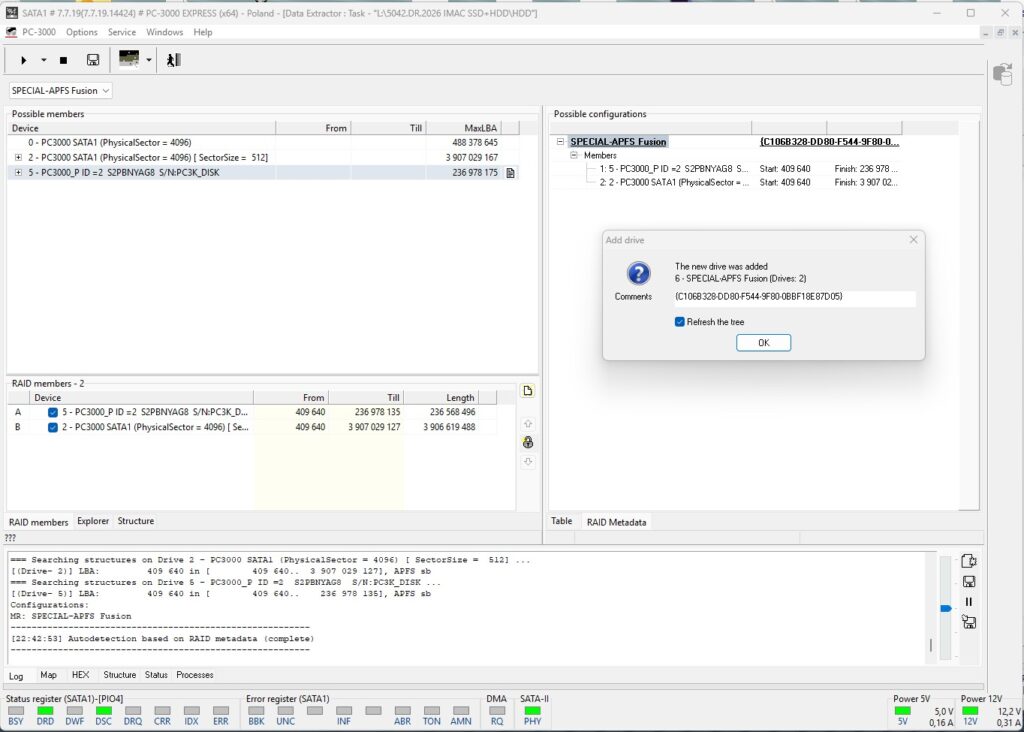

- z macierzy MacOS Fusion Drive – nowa usługa!
- z macierzy Intel Optane Memory H10 (H20) – nowa usługa!
- z macierzy RAID JBOD, SPECJAL XOR, VMFS, BtrFS, ZFS, -APPLE CS POOL, APFS Fusion, ADG HP oraz innych
- odzyskiwanie danych z serwerów plików NAS: Qnap, Synology, Western-Digital, Seagate, Toshiba, D-Link, ZYXEL, LACIE, APPLE i macierzy RAID w serwerach HP, DELL, LENOVO, IBM
Ponadto analizujemy przypadki po błędnej konfiguracji, awarii kontrolera, utracie metadanych, nieudanej przebudowie oraz problemach z systemem plików. Dzięki temu możemy dobrać metodę pracy do rzeczywistego stanu zestawu, zamiast działać według jednego schematu.
Orientacyjne koszty odzyskiwania danych z macierzy RAID
Wszystkie podane kwoty są cenami netto i należy doliczyć do nich 23% VAT.
| Typ uszkodzenia | Szczegóły | Zakres cen |
| Uszkodzenia logiczne, dyski sprawne technicznie | skasowanie, sformatowanie danych | od 650 zł za 1 dysk |
| Uszkodzenia podzespołów, dyski nie są rozpoznawalne | uszkodzenia techniczne, nierozpoznane nośniki | od 1000 zł za 1 dysk |
Dlaczego RAID wymaga ostrożnego podejścia?
Macierz nie jest pojedynczym nośnikiem. Zawartość jest rozłożona pomiędzy kilka elementów, a sposób zapisu zależy od poziomu RAID, kolejności urządzeń, rozmiaru paska, parzystości, offsetu oraz konfiguracji kontrolera. Dlatego przypadkowa zmiana ustawień może spowodować poważne problemy.
W praktyce oznacza to, że przed rozpoczęciem pracy trzeba ustalić:
- kolejność nośników,
- poziom RAID,
- rozmiar bloku,
- układ parzystości,
- offset startowy,
- stan każdego elementu zestawu,
- rodzaj systemu plików,
- historię wcześniejszych prób odbudowy.
Dopiero po takiej analizie można rozpocząć rekonstrukcję struktury. W przeciwnym razie istnieje ryzyko, że dane zostaną odczytane w złej kolejności albo z nieprawidłową parzystością.
Najczęstsze przyczyny problemów z macierzą
Problemy z RAID mogą wynikać zarówno z usterek sprzętowych, jak i błędów logicznych lub administracyjnych. Często jedna awaria ujawnia wcześniejsze problemy, które przez dłuższy czas pozostawały niezauważone.
Najczęstsze przyczyny to:
- uszkodzenie jednego lub kilku nośników,
- awaria kontrolera RAID,
- utrata konfiguracji,
- błędna kolejność elementów po demontażu,
- nieudana odbudowa,
- przypadkowa inicjalizacja wolumenu,
- skasowanie udziałów lub katalogów,
- awaria zasilania,
- uszkodzenie systemu plików,
- błędy administratora,
- nieprawidłowa wymiana elementu w zestawie.
W takich przypadkach nie należy działać pod presją czasu. Najpierw trzeba ustalić, co dokładnie się stało, ponieważ niektóre operacje są nieodwracalne albo bardzo trudne do cofnięcia.
Czego nie robić po awarii RAID?
Po wystąpieniu problemu najważniejsze jest zachowanie obecnego stanu zestawu. Dotyczy to szczególnie macierzy firmowych, serwerów plików i urządzeń NAS, gdzie na wolumenie znajdują się dokumenty, bazy, projekty, archiwa albo wspólne zasoby użytkowników.
Nie należy:
- uruchamiać automatycznej odbudowy bez kopii bezpieczeństwa,
- inicjalizować wolumenu,
- zmieniać kolejności nośników,
- usuwać konfiguracji kontrolera,
- wymieniać kilku elementów naraz,
- zatwierdzać komunikatów o utworzeniu nowej macierzy,
- formatować udziałów,
- uruchamiać narzędzi naprawczych na oryginalnym zestawie,
- podłączać elementów pojedynczo do systemu i wykonywać zmian zapisu,
- kontynuować pracy serwera, jeżeli pojawiają się kolejne błędy.
Jeżeli nie masz pewności, co oznacza komunikat kontrolera lub panelu NAS, lepiej przerwać działania i skonsultować sytuację. Dzięki temu można uniknąć nadpisania metadanych albo nieprawidłowej przebudowy.
Jak wygląda praca krok po kroku?
Każde zlecenie rozpoczynamy od zebrania informacji o konfiguracji. Pytamy o typ RAID, liczbę elementów, model urządzenia, system plików, objawy, historię awarii oraz działania wykonane po utracie dostępu. Następnie przechodzimy do analizy technicznej.
1. Przyjęcie zestawu i opis sytuacji
Na początku zapisujemy objawy oraz historię problemu. Ważna jest informacja, czy doszło do zaniku zasilania, wymiany nośnika, nieudanej odbudowy, błędu administratora, awarii kontrolera albo usunięcia wolumenu.
2. Zabezpieczenie poszczególnych elementów
Następnie sprawdzamy stan każdego nośnika. Jeżeli jest to możliwe, wykonujemy kopie robocze, aby dalsze działania prowadzić bez ryzyka pracy na oryginałach. To szczególnie ważne, gdy część elementów zgłasza błędy odczytu lub pracuje niestabilnie.
3. Analiza konfiguracji RAID
Kolejny etap polega na odtworzeniu parametrów macierzy. Ustalamy kolejność elementów, rozmiar paska, układ parzystości, offset oraz typ systemu plików. Dzięki temu można złożyć logiczną strukturę bez przypadkowego nadpisywania oryginalnej zawartości.
4. Rekonstrukcja wolumenu
Po ustaleniu parametrów przechodzimy do odbudowy logicznej. W tym etapie sprawdzamy, czy katalogi, udziały i najważniejsze zasoby są widoczne w prawidłowej strukturze. Jeżeli występują błędy systemu plików, analizujemy je bez pracy na oryginalnym zestawie.
5. Weryfikacja wyniku
Na końcu sprawdzamy rezultat i przygotowujemy odzyskaną zawartość do przekazania klientowi. Jeżeli klient wskazuje najważniejsze katalogi, możemy zweryfikować je w pierwszej kolejności.
RAID 0, RAID 1, RAID 5, RAID 6 i RAID 10
Każdy poziom RAID działa inaczej, dlatego wymaga innego podejścia.
RAID 0 dzieli zapis pomiędzy kilka elementów i nie posiada parzystości. Oznacza to, że problem z jednym elementem może spowodować utratę dostępu do całości. W takim przypadku kluczowe jest ustalenie kolejności i rozmiaru paska.
RAID 1 tworzy kopię lustrzaną, jednak również nie chroni przed skasowaniem zasobów, błędem administratora, infekcją, przepięciem albo uszkodzeniem systemu plików. Dlatego nawet przy lustrze potrzebna jest kopia zapasowa.
RAID 5 wykorzystuje parzystość, dzięki czemu może działać po awarii jednego elementu. Jednak po kolejnym problemie, nieudanej odbudowie albo błędach odczytu sytuacja staje się znacznie trudniejsza.
RAID 6 posiada podwójną parzystość, dlatego lepiej znosi utratę dwóch elementów. Mimo to nadal wymaga ostrożnego postępowania, ponieważ błędna odbudowa lub nadpisanie konfiguracji może skomplikować rekonstrukcję.
RAID 10 łączy striping i mirroring. W praktyce skuteczność działań zależy od tego, które elementy uległy problemowi i czy zachowała się poprawna struktura par.
Serwery NAS i środowiska firmowe

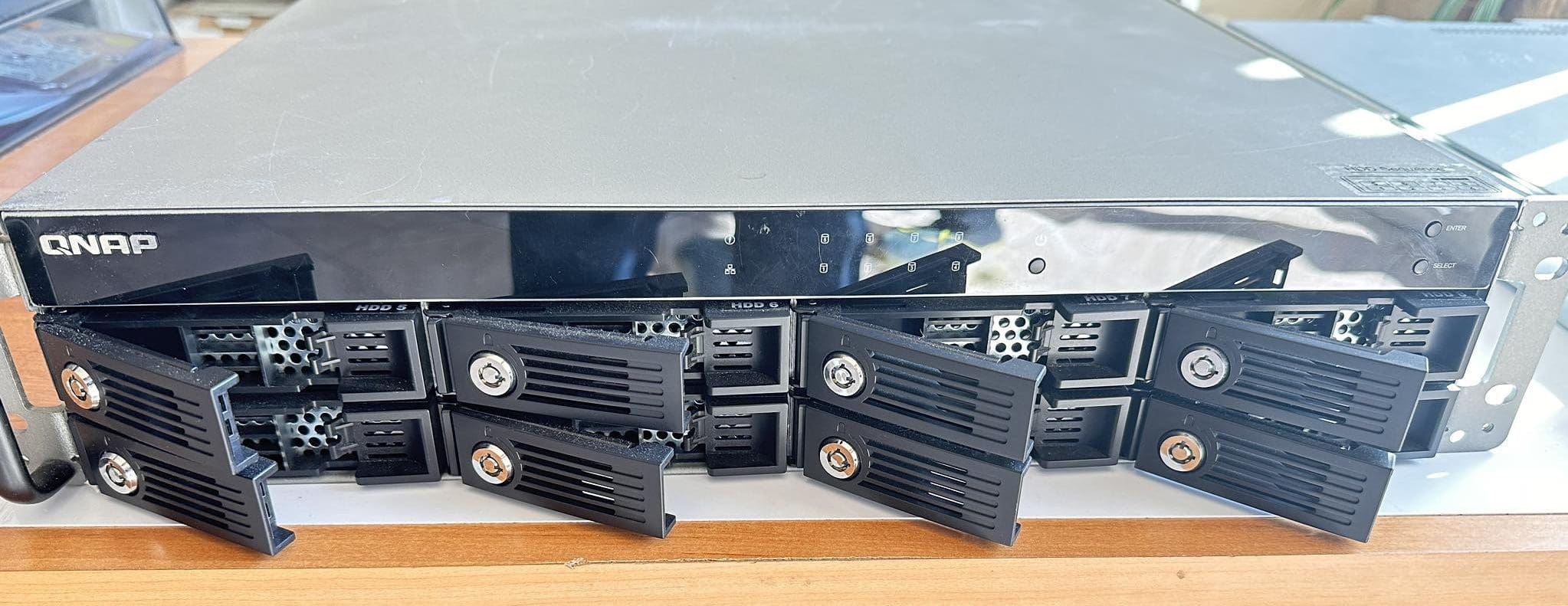

Do Ram-serwis trafiają również urządzenia NAS oraz serwery plików używane w firmach. Dotyczy to między innymi rozwiązań QNAP, Synology, Western Digital, Seagate, HP, Dell, Lenovo, IBM i innych producentów.
W takich przypadkach problem często dotyczy nie tylko samej konfiguracji RAID, ale również systemu plików, udziałów sieciowych, migawek, wolumenów logicznych albo ustawień systemowych. Dlatego podczas analizy trzeba uwzględnić zarówno strukturę macierzy, jak i sposób organizacji zasobów w urządzeniu.
Jeżeli NAS zgłasza degradację, brak wolumenu albo proponuje inicjalizację, nie należy zatwierdzać takich komunikatów bez wcześniejszego zabezpieczenia nośników. W przeciwnym razie system może nadpisać część metadanych.
Uszkodzenia sprzętowe w zestawach RAID
W macierzach często pracują nośniki z podobnego okresu produkcji i o podobnym przebiegu. Dlatego po awarii jednego elementu kolejne mogą również znajdować się w złym stanie technicznym. Z tego powodu każda próba automatycznej odbudowy wiąże się z ryzykiem, zwłaszcza gdy pozostałe elementy mają błędy odczytu.
Do typowych problemów sprzętowych należą:
- niestabilny odczyt,
- błędy sektorów,
- problemy z elektroniką,
- nieprawidłowa identyfikacja,
- brak komunikacji z kontrolerem,
- usterki mechaniczne w klasycznych konstrukcjach talerzowych,
- degradacja pamięci w SSD,
- problemy z zasilaniem.
Najpierw trzeba ocenić stan poszczególnych elementów, ponieważ odbudowa wykonywana na niestabilnym zestawie może zakończyć się pogorszeniem sytuacji.
Problemy logiczne i błędy administratora
Nie każda utrata dostępu wynika z problemu sprzętowego. Czasem źródłem kłopotów jest usunięcie udziału, błędna inicjalizacja, formatowanie, zmiana konfiguracji, uszkodzenie metadanych albo problem z systemem plików.
W takich przypadkach najważniejsze jest zatrzymanie dalszych zapisów. Nowe operacje na wolumenie mogą nadpisać fragmenty struktury, która będzie potrzebna do późniejszej rekonstrukcji.
Jeżeli usunięto foldery, udziały lub cały wolumen, najlepiej wyłączyć urządzenie i nie tworzyć nowej konfiguracji w tym samym miejscu. Dzięki temu rośnie szansa na odtworzenie wcześniejszej struktury katalogów.
Przykład z laboratorium
Do naszego laboratorium trafiła macierz RAID 1 po przepięciu. W zestawie pracowały dwa nośniki Toshiba 1 TB, a problem pojawił się po uszkodzeniu obudowy. Ponieważ oba elementy wymagały sprawdzenia, najpierw oceniliśmy ich stan techniczny, a następnie zabezpieczyliśmy zawartość do dalszej pracy.
W tym przypadku kluczowe było ustalenie, który element zawiera najbardziej aktualną strukturę oraz czy po awarii nie doszło do dodatkowych błędów odczytu. Dopiero po takiej analizie można było bezpiecznie przejść do odtworzenia zasobów klienta.
Ten przykład pokazuje, że RAID 1 nie jest pełną kopią zapasową. Chroni przed określonymi problemami jednego elementu, jednak nie zabezpiecza przed przepięciem, błędem użytkownika, uszkodzeniem systemu plików czy awarią całego urządzenia.
Ile kosztuje przywrócenie zawartości z RAID?
Koszt zależy od liczby elementów, typu konfiguracji, rodzaju problemu, stanu technicznego nośników oraz zakresu potrzebnych prac. Prosty przypadek logiczny wycenia się inaczej niż złożoną rekonstrukcję po nieudanej odbudowie albo po problemach kilku elementów jednocześnie.
Na cenę wpływa między innymi:
- liczba nośników,
- poziom RAID,
- stan techniczny każdego elementu,
- typ systemu plików,
- konieczność wykonania kopii roboczych,
- stopień uszkodzenia konfiguracji,
- potrzeba ręcznej rekonstrukcji parametrów,
- ilość czasu potrzebna na bezpieczny odczyt.
Po analizie przedstawiamy klientowi zakres prac i koszt. Dopiero po akceptacji przechodzimy do dalszych działań.
FAQ – najczęstsze pytania
Czy RAID chroni przed utratą plików?
RAID zwiększa odporność na określone problemy, ale nie zastępuje kopii zapasowej. Nie chroni przed skasowaniem katalogów, błędem administratora, szyfrowaniem przez malware, przepięciem, zalaniem ani awarią całego urządzenia NAS.
Czy można samodzielnie odbudować macierz?
Czasem jest to możliwe, ale tylko wtedy, gdy sytuacja jest jasna, a pozostałe elementy są sprawne. Jeżeli wystąpiły błędy odczytu, nieudana odbudowa, brak wolumenu albo niepewna kolejność nośników, bezpieczniej przerwać działania.
Co zrobić, gdy NAS proponuje inicjalizację?
Nie należy jej zatwierdzać, jeżeli na wolumenie są ważne zasoby. Inicjalizacja może nadpisać metadane i utrudnić późniejsze odtworzenie struktury.
Czy trzeba dostarczyć wszystkie nośniki z macierzy?
Tak, najlepiej dostarczyć cały zestaw w oryginalnej kolejności. Warto również opisać numerację zatok, model urządzenia NAS lub serwera oraz komunikaty, które pojawiły się po awarii.
Czy odzyskujecie dane z RAID 5 i RAID 6?
Tak, pracujemy z RAID 5, RAID 6 oraz innymi konfiguracjami wielodyskowymi. Kluczowe jest jednak zabezpieczenie poszczególnych elementów przed dalszym zapisem i ustalenie parametrów macierzy.
Czy przyjmujecie serwery NAS z firm?
Tak. Obsługujemy urządzenia NAS, serwery plików i zestawy firmowe. Można dostarczyć całe urządzenie albo same nośniki, ale w takim przypadku należy zachować ich kolejność.
Skontaktuj się z Ram-serwis
Jeżeli macierz RAID, serwer NAS albo firmowy wolumen przestał działać, skontaktuj się z nami. Opisz objawy, model urządzenia, liczbę nośników, typ konfiguracji oraz działania wykonane po wystąpieniu problemu.
Nie uruchamiaj odbudowy, nie inicjalizuj wolumenu i nie zmieniaj kolejności elementów. Dzięki temu zwiększasz szansę na bezpieczne odtworzenie struktury
Telefon: 692 106 189
E-mail: biuro@ram-serwis.pl

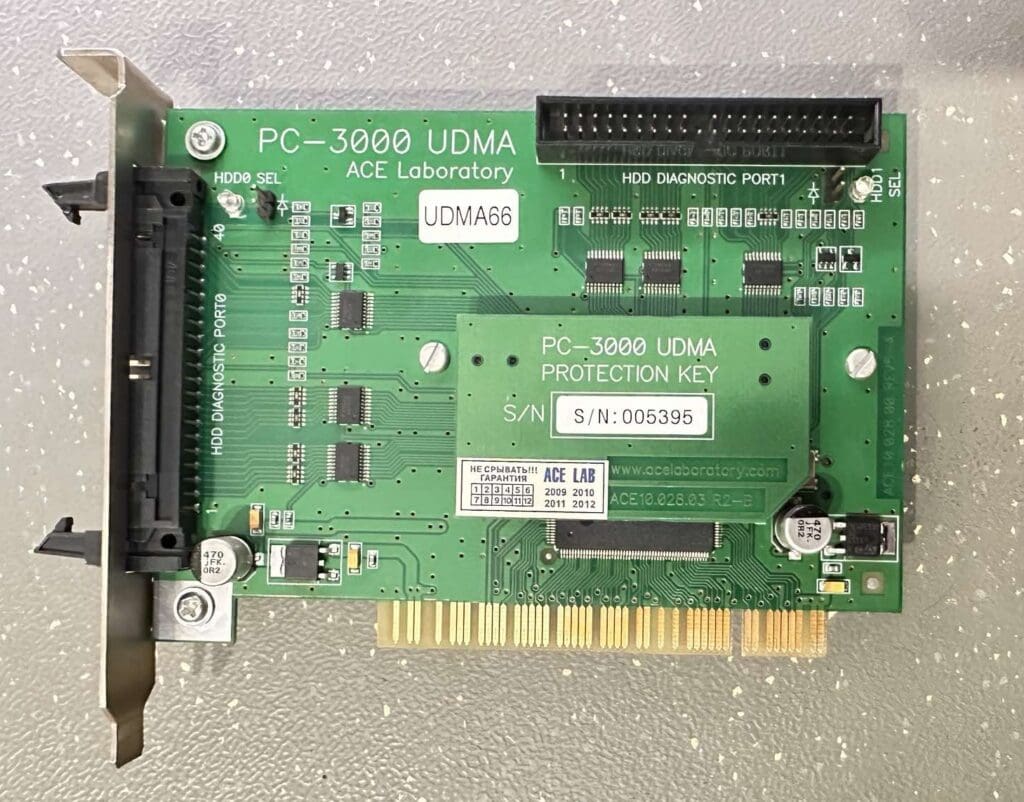

PC3000 UDMA
PC-3000 UDMA to zaawansowane rozwiązanie sprzętowo-programowe przeznaczone do diagnozowania, naprawy i odzyskiwania danych z uszkodzonych dysków twardych. Szczególnie tych opartych na interfejsach SATA (Serial ATA) oraz ATA (IDE), USB oraz innych interfejsów. System ten jest szeroko stosowany w branży odzyskiwania danych. Oferuje szereg funkcji, które umożliwiają profesjonalnym technikom skuteczne rozwiązanie problemów związanych z nośnikami danych.
Jednym z kluczowych atutów PC-3000 UDMA jest jego zdolność do pracy w trybie technologicznym, co pozwala na naprawę fizycznie uszkodzonych dysków. Umożliwia on wykorzystanie specyficznych dla producenta protokołów komunikacyjnych, co zwiększa skuteczność w odzyskiwaniu danych nawet w trudnych warunkach . UDMA obsługuje zarówno dyski SATA, jak i PATA, co sprawia, że jest to narzędzie uniwersalne.
Dodatkowo, PC-3000 UDMA współpracuje z innymi narzędziami do odzyskiwania danych. Współpraca ta umożliwia efektywne przetwarzanie podłączonych dysków, co przyspiesza proces analizy i odzyskiwania danych . System ten oferuje również różne opcje szkoleniowe oraz dostęp do materiałów edukacyjnych, co może być bardzo przydatne dla specjalistów, którzy chcą zwiększyć swoje umiejętności w obszarze odzyskiwania danych .
Karta PC-3000 UDMA to solidne rozwiązanie dla profesjonalistów zajmujących się odzyskiwaniem danych, oferujące wszechstronne funkcje, które mogą znacząco ułatwić pracę w obliczu uszkodzeń dysków. Zdecydowanie warto zainwestować w to narzędzie, aby zwiększyć efektywność swoich działań w tej dziedzinie.

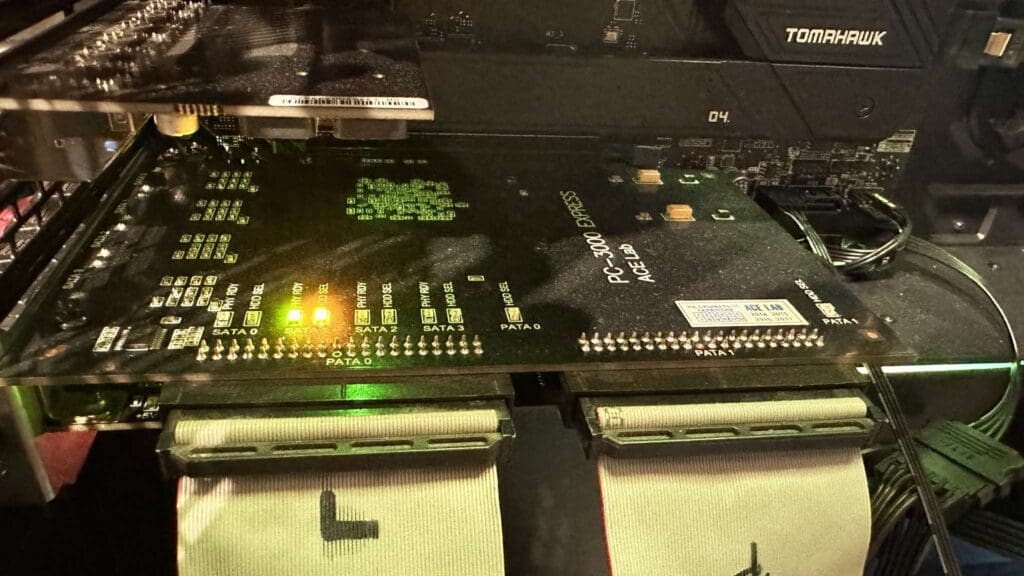

PC3000 Express RAID Edition
PC-3000 Express RAID to profesjonalny system diagnostyczny służący do odzyskiwania danych z uszkodzonych macierzy RAID, oparty na technologii SATA, IDE, SSD oraz SAS. Jest to zintegrowane rozwiązanie sprzętowo-programowe stworzone przez firmę ACE Lab, które umożliwia diagnostykę, naprawę oraz odzyskiwanie danych z uszkodzonych HDD, SAS, SSHD, SD oraz innych urządzeń pamięci masowej .
System PC-3000 Express RAID jest szczególnie przydatny dla profesjonalnych serwisów zajmujących się odzyskiwaniem danych, gdyż oferuje zaawansowane narzędzia zarówno do naprawy, jak i do analizy macierzy RAID. Dodatkowo istnieje możliwość rozszerzenia funkcji systemu o oprogramowanie Data Extractor Express RAID Edition. To wyspecjalizowane narzędzia do odzyskiwania danych z urządzeń magazynujących oparte na technologii RAID. Jest to szczególnie przydatne narzędzie dla profesjonalnych serwisów zajmujących się odzyskiwaniem danych z dysków, które uległy różnym uszkodzeniom, zarówno fizycznym, jak i logicznym.

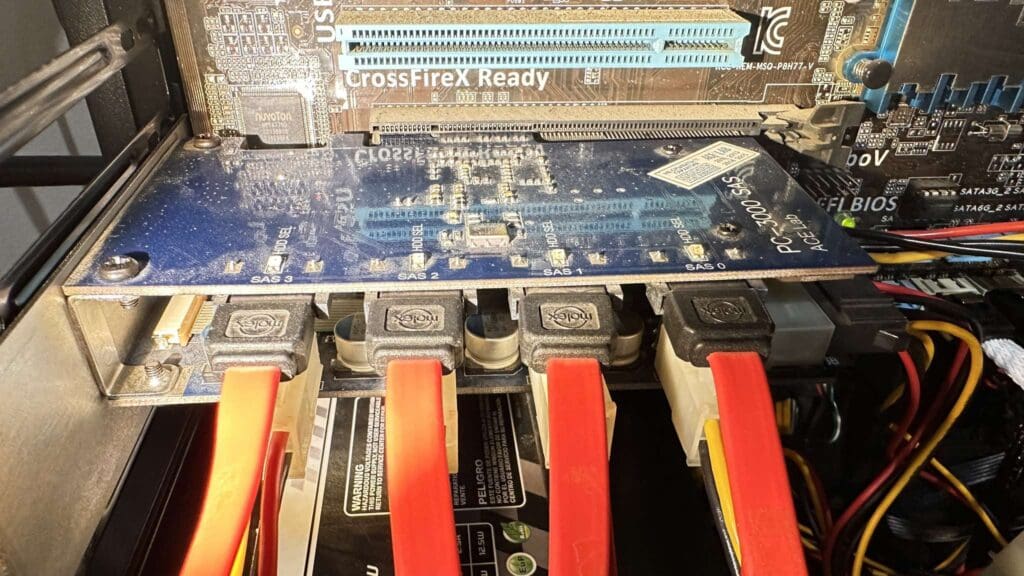

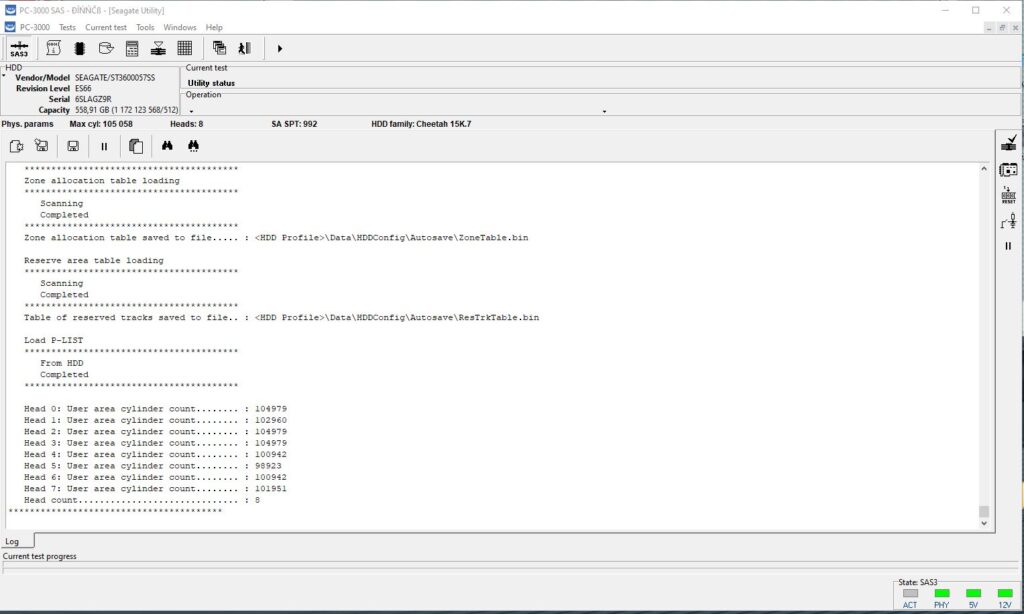

PC3000 SAS
To zaawansowane rozwiązanie sprzętowo-programowe. Stworzone do testowania oraz przywracania danych z uszkodzonych dysków twardych opartych na interfejsach SAS (Serial Attached SCSI) oraz SCSI. System ten jest szczególnie przydatny dla specjalistów zajmujących się odzyskiwaniem danych. Oferuje szereg narzędzi pozwalających na diagnostykę i naprawę uszkodzonych urządzeń pamięci masowej.
Za pomocą PC-3000 SAS, mamy dostęp do szerokiego wachlarza funkcji, takich jak skanowanie niskopoziomowe, weryfikacja oprogramowania układowego SA, logiki dysku oraz edycja danych w czasie rzeczywistym. Te funkcje są niezwykle przydatne, gdy musimy rozwiązać problemy z dostępem do danych z uszkodzonych dysków.
PC-3000 SAS jest uznawane za jedno z najlepszych narzędzi w branży odzyskiwania danych. Jego rozbudowane funkcje sprawiają, że jest idealnym rozwiązaniem dla profesjonalistów i dla firm zajmujących się naprawą pamięci masowej.
Wspiera różne modele dysków SAS o pojemności od 20 GB wzwyż. Dzięki wsparciu dla różnych producentów dysków, staje się to narzędzie wszechstronne w zastosowaniach dla profesjonalnych laboratoriów zajmujących się odzyskiwaniem danych. Jest to szczególnie przydatne narzędzie dla profesjonalnych serwisów zajmujących się odzyskiwaniem danych z dysków twardych, które mogą ulegać różnym uszkodzeniom, zarówno fizycznym, jak i logicznym.
PC-3000 SAS jest szczególnie cennym narzędziem w kontekście dysków twardych używanych w serwerach i systemach macierzy RAID, gdzie dane muszą być nie tylko odzyskiwane, ale także zabezpieczane przed nieautoryzowanym dostępem. System może zablokować możliwość wprowadzania informacji do strefy serwisowej, co stanowi dodatkową warstwę ochrony.
