SSD SATAFIRM S11 – dlaczego dysk tak jest wykrywany? I czy można odzyskać z niego dane?

Jeżeli Twój dysk SSD po podłączeniu do komputera jest wykrywany jako SATAFIRM S10, SATAFIRM S11 lub SATABURN SB oznacza to problem z oprogramowaniem wewnętrznym dysku, pamięciami NAND lub z kontrolerem zarządzającym pamięcią NAND. W takiej sytuacji system operacyjny nie widzi prawidłowo pojemności dysku ani zapisanych na nim danych. Często dochodzi do zablokowania kontrolera pamięci a tym samym do danych jakie są zapisane na dysku SSD.

Dla użytkownika oznacza to zwykle brak dostępu do plików, mimo że same dane mogą nadal znajdować się w pamięci nosnika.

Problem SATAFIRM S11 pojawia się najczęściej w dyskach SSD wyposażonych w kontrolery Phison PS3111, stosowane w wielu popularnych modelach dysków.

Co oznacza tryb SATAFIRM S11?

Podczas uruchamiania dysk SSD ładuje firmware odpowiedzialny za zarządzanie pamięcią NAND oraz mapowanie danych zapisanych w komórkach pamięci.
Jeżeli ten proces zostanie zakłócony, dysk nie jest w stanie uruchomić standardowego trybu pracy.
Czyli, jedną z głównych przyczyn gdy dysk nie jest prawidłowo rozpoznawany jest błąd w procesie aktualizacji firmware dysku. Jeśli aktualizacja nie powiedzie się lub zostanie przerwana, firmware może zostać uszkodzony.
Inną przyczyną może być wadliwe oprogramowanie dysku lub uszkodzenie fizyczne jego komponentów.

W takiej sytuacji kontroler uruchamia się w trybie serwisowym i zgłasza się do systemu jako SATAFIRM S11.

Oznacza to, że:

• firmware dysku nie został poprawnie załadowany

• kontroler nie może odczytać struktury danych

• system operacyjny nie ma dostępu do plików

Dane mogą nadal znajdować się w pamięci NAND, jednak bez poprawnego podsystemu translacji adresacji logicznej na fizyczną ich nie odczytasz

Dlaczego Twój dysk przechodzi w tryb SATAFIRM S11?

Do takiej awarii może doprowadzić kilka różnych sytuacji.

Każdy przypadek jest inny i wymaga innego podejścia do diagnozy dysku oraz całej procedury odzyskania utraconych danych.

Nagłe odłączenie zasilania.

Jeżeli komputer zostanie wyłączony w trakcie zapisu danych, struktura zarządzająca pamięcią SSD może zostać uszkodzona.

Błędy firmware.

Niektóre wersje oprogramowania układowego SA dysku SSD mogą zawierać błędy powodujące utratę informacji o strukturze danych.

Uszkodzenie kontrolera pamięci.

Problemy sprzętowe kontrolera Phison family SSD mogą uniemożliwić poprawne odczytanie danych zapisanych w pamięci.

Uszkodzenie i degradacja pamięci NAND.

W przypadku uszkodzenia części komórek pamięci kontroler nie będzie w stanie odczytać prawidłowo oprogramowania układowego SA.

Jakie są objawy awarii SATAFIRM S11?

Uruchamiasz rano komputer.

Czekasz na uruchomienie się systemu Windows a tu nagle czarny ekran informujący o braku dysku w komputerze.
Najczęściej zauważasz jeden z poniższych objawów:

• dysk SSD jest wykrywany jako SATAFIRM S11

• system pokazuje pojemność 0 MB lub kilka MB

• komputer prosi o inicjalizację dysku

• brak dostępu do partycji i plików

• system operacyjny nie pozwala na odczyt danych

W takiej sytuacji standardowe narzędzia systemowe zwykle nie są w stanie uzyskać dostępu do danych.

Czy można odzyskać dane z dysku SATAFIRM S11?

W wielu przypadkach jest to możliwe.

Dane zapisane w pamięci NAND często pozostają nienaruszone, jednak kontroler dysku nie potrafi ich prawidłowo odczytać. W laboratorium odzyskiwania danych możliwe jest wykonanie specjalistycznej diagnostyki i przywrócenie dostępu do informacji zapisanych w pamięci.

Proces odzyskiwania danych z dysków SSD jest znacznie bardziej złożony niż w przypadku tradycyjnych dysków HDD, ponieważ dane są rozproszone w wielu blokach pamięci.
Jeżeli nie posiadasz odpowiedniej wiedzy, sprzętu do diagnozy dysków SSD oraz odpowiednich narzędzi programowo-sprzętowych szansa na odzyskanie danych maleje.

Czego nie rób gdy dysk pokazuje błąd SATAFIRM S11?

W przypadku awarii dysku SSD, ważne jest, aby nie próbować samodzielnie naprawiać dysku.
Jeśli nie posiadasz odpowiedniej wiedzy i doświadczenia nie rób nic.
Nieprawidłowe działania mogą pogorszyć sytuację i doprowadzić do trwałej utraty danych.
Uszkodzony nośnik nie wolno uruchamiać/zasilać.

Nie zaleca się:

• inicjalizowania dysku w systemie

• formatowania lub tworzenia nowych partycji

• kasowania lub tworzenia nowych katalogów lub plików

• wgrywania firmware z niepewnych źródeł

• używania narzędzi produkcyjnych kontrolera SSD

Takie działania mogą doprowadzić do większych uszkodzeń i/lub trwałego nadpisania struktury danych a tym samym trwałej utracie danych.

Jak wygląda odzyskiwanie danych z SSD SATAFIRM S11?

W naszym profesjonalnym laboratorium odzyskiwania danych proces odzyskiwania obejmuje kilka etapów.

Wszystkie prace wykonujemy na sprzęcie do profesjonalnej pracy na uszkodzonych nośnikach SSD.

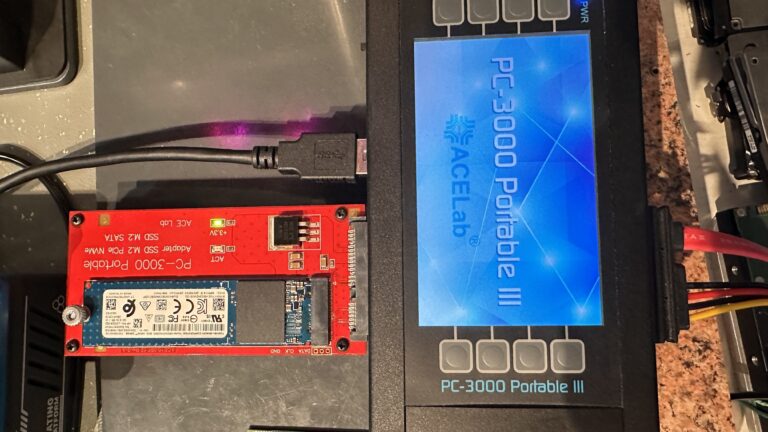

Korzystamy ze sprzętu PC3000 Portable III, PC3000 Express oraz PC3000 UDMA.

1. diagnostykę dysku i identyfikację kontrolera

2. analizę struktury firmware i pamięci NAND

3. przeliczenie translatora pamięci

4. wykonanie kopii danych z pamięci dysku

5. odbudowa logicznej struktury danych

6. odzyskanie i zapisanie plików użytkownika

Każdy przypadek jest inny, dlatego kluczowym naszym etapem jest szczegółowa analiza uszkodzonego nośnika.

Masz dysk SSD wykrywany jako SATAFIRM S11?

Jeżeli Twój dysk SSD jest widoczny w systemie jako SATAFIRM S11 i nie masz dostępu do danych, najlepiej odłączyć dysk od komputera i skonsultować problem z laboratorium odzyskiwania danych.

W wielu przypadkach możemy odzyskać danych, o ile dysk nie był wielokrotnie resetowany lub formatowany.

Ram-Serwis – odzyskiwanie danych z dysków HDD, SSD, RAID i NAS

Jakiej marki dyski SSD mogą mieć problem SATAFIRM S11?

• Goodram

• Silicon Power

• Patriot

• Adata

Najczęściej zadawane pytania – SSD SATAFIRM S11

Masz awarię nośnika SSD z kontrolerem Phison 3111 lub Phison 3110?

Dysk zgłasza się z błędem SATAFIRM S11, SATAFIRM S10 lub SATABURN SB? Dla nas to nie jest problem. Uratujemy twoje dane.
Zajmujemy się odzyskiwaniem danych z uszkodzonych dysków SSD o interfejsie SATA, USB, mSATA, PCIe M.2 NVMe M KEY, PCIe M.2 NVMe B+M KEY, M.2 SATA B+M KEY. Wykorzystujemy specjalistyczne narzędzia oraz najnowsze technologie, które pomagają nam na odzyskanie utraconych danych. Korzystamy ze specjalistycznego sprzętu PC3000 UDMA SSD, PC3000 Express SSD oraz z PC3000 Portable III SSD. Wystarczy że skontaktujesz się z nami, dostarczysz do nas uszkodzony dysk i już nie musisz martwić się o utracone dane osobiste lub firmowe.

W zakres naszych usług wchodzi także:

odzyskiwanie danych z dysku HDD
odzyskiwanie danych z macierzy RAID
odzyskiwanie danych MacOS

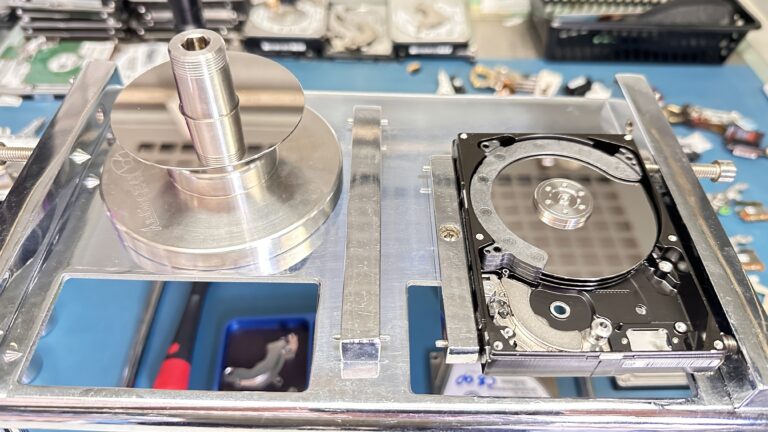

Dysk po upadku – czy można odzyskać dane?

Upadek dysku twardego jest jedną z najczęstszych przyczyn poważnych awarii nośników danych. Nawet niewielkie uderzenie lub wstrząs może spowodować uszkodzenie mechaniki dysku, głowic odczytu i/lub powierzchni talerzy.

W wielu przypadkach dysk po upadku przestaje być wykrywany przez komputer, zaczyna wydawać nietypowe dźwięki lub działa bardzo niestabilnie.

Mimo to dane często można odzyskać. Jeśli Twój dysk nie został wielokrotnie uruchamiany po uszkodzeniu jest szansa na odzysk z niego utraconych danych.

Co dzieje się z dyskiem po upadku?

W dyskach HDD (talerzowych oraz hybrydowych) dane zapisywane są na obracających się talerzach magnetycznych, a głowice odczytu-zapisu znajdują się bardzo blisko ich powierzchni.

Podczas upadku może dojść do:

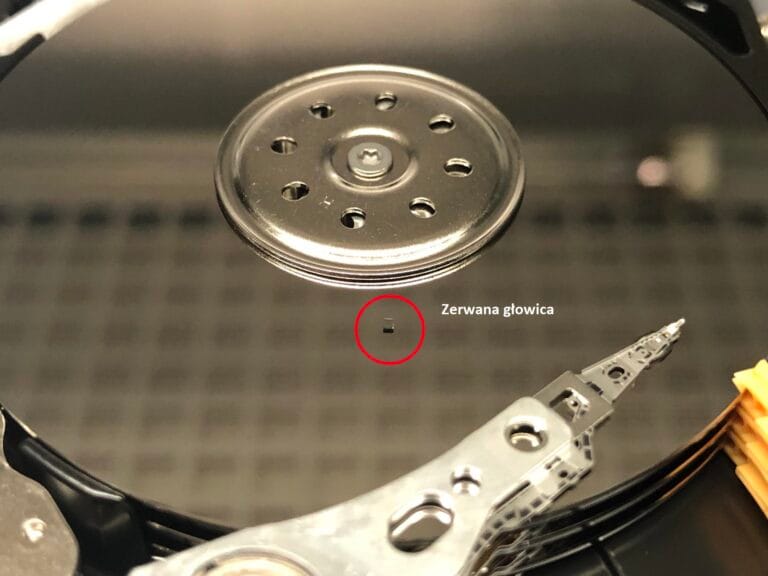

Uszkodzenia głowic odczytu.

Głowice mogą ulec deformacji lub uszkodzeniu, przez co dysk nie jest w stanie odczytać danych. Częste są też przypadki sklejenia się głowic na powierzchni magnetycznej talerzy.

Zarysowania powierzchni talerzy.

Jeśli głowice dotkną powierzchni talerzy podczas pracy dysku, może dojść do tzw. „crashu głowic”.

Uszkodzenia mechaniki dysku.

Upadek może spowodować problemy z silnikiem napędu talerzy (zablokowanie lub zatarcie) lub z układem pozycjonowania głowic.

Uszkodzenia elektroniki.

W niektórych przypadkach dochodzi również do uszkodzenia elektroniki zewnętrznej PCB sterującej dyskiem.

Jakie mogą być objawy uszkodzonego dysku po upadku?

Najczęściej pojawiają się następujące symptomy:

• dysk nie jest wykrywany przez komputer

• dysk wydaje dźwięki cykania, stukania lub klikania

• system nie widzi partycji lub części danych

• dysk przestaje reagować po podłączeniu – nie uruchamia się elektrycznie

Każdy z tych objawów może wskazywać na poważniejsze uszkodzenie mechaniczne.

Czego nie robić gdy dysk spadł?

Po upadku nośnika danych bardzo ważne jest, aby nie pogłębiać jego uszkodzeń.

Nie należy:

• wielokrotnie uruchamiać dysku

• instalować programów do odzyskiwania danych, kasować lub zapisywać żadnych danych

• inicjować dysku

• otwierać obudowy dysku

• potrząsać dyskiem lub próbować go naprawiać samodzielnie

Każda kolejna próba uruchomienia dysku może doprowadzić do dalszych uszkodzeń mechaniki dysku lub powierzchni magnetycznych talerzy.

Czy można odzyskać dane z dysku po upadku?

W wielu przypadkach tak.

Możliwość odzyskania danych zależy od:

• stopnia uszkodzenia mechaniki dysku

• możliwości prawidłowego odczytu oprogramowania układowego SA

• stanu technicznego powierzchni magnetycznej talerzy

W naszym  laboratorium Ram-serwis Odzyskiwanie Danych stosujemy specjalistyczne narzędzia programowo-sprzętowe oraz pracujemy w warunkach cleanroom.
Posiadanie komór laminarnych pozwala nam bezpiecznie otwierać nośnik, wymieniać w nich uszkodzone elementy w celu wykonania prób odzyskania danych.

Jak wygląda odzyskiwanie danych z dysku po upadku?

Proces odzyskiwania danych zazwyczaj obejmuje:

1. diagnostykę dysku i ocenę jego uszkodzeń

2. naprawę lub wymianę uszkodzonych elementów (np. ramienia głowic)

3. wykonanie kopii sektorowej nośnika

4. odzyskanie danych z kopii dysku

Po wykonaniu diagnostyki klient otrzymuje informację o możliwościach odzyskania danych, kosztach usługi oraz przewidywanym czasie wykonania zlecenia.

Masz dysk który spadł?

Jeżeli Twój dysk twardy uległ upadkowi i przestał działać, warto jak najszybciej skonsultować problem z laboratorium odzyskiwania danych.

W wielu przypadkach możliwe jest odzyskanie danych nawet z poważnie uszkodzonych nośników.

Ram-Serwis – odzyskiwanie danych z dysków HDD, SSD, RAID i NAS

W zakres naszych usług pomożemy również w przypadkach:

odzyskiwania danych z dysku SSD
odzysku danych z macierzy RAID
utracie danych w systemach MacOS

Powiązane problemy:
– dysk stuka
– dysk nie wykrywa się
– SATAFIRM S11

Dysk stuka – czy można odzyskać dane?

Jeżeli dysk twardy zaczyna wydawać nietypowe dźwięki, takie jak stukanie lub klikanie, jest to jeden z najczęstszych objawów poważnej awarii dysku HDD. W wielu przypadkach oznacza to uszkodzenie głowic odczytu lub problemy z mechaniką dysku.

Mimo że dysk może przestać działać prawidłowo, dane często nadal można odzyskać, o ile nie doszło do poważnego uszkodzenia powierzchni talerzy.

W laboratorium Ram-Serwis regularnie odzyskujemy dane z dysków, które wydają dźwięki stukania lub klikania.

Dlaczego dysk twardy stuka?

Stukanie dysku twardego najczęściej jest związane z problemami z głowicami odczytu-zapisu i/lub z uszkodzeniami powierzchni magnetycznej talerza. Gdy dysk próbuje odczytać dane, głowice przemieszczają się nad powierzchnią platerów. Jeśli system sterowania nie może odczytać informacji, głowice wracają do pozycji początkowej (kalibracja głowic) i ponownie próbują odczytu.

Ten cykl powoduje charakterystyczne stukanie lub klikanie.

Najczęstsze przyczyny stukania dysku:

Uszkodzenie głowic

Głowice nie są w stanie prawidłowo odczytać danych z powierzchni talerzy.

Upadek dysku

Uderzenie lub upadek dysku może spowodować uszkodzenie mechaniki lub głowic.

Uszkodzenie firmware

Problemy z oprogramowaniem układowym SA dysku mogą powodować błędy odczytu i powtarzające się próby startu.

Uszkodzenie powierzchni talerzy

Jeżeli powierzchnia magnetyczna jest uszkodzona, dysk może próbować wielokrotnie odczytać dane z tego samego miejsca.

Czy można uruchamiać dysk który stuka?

Nie jest to zalecane. I nie jest wskazane. Jeżeli doszło do uszkodzenia-zerwania się głowic, możesz doprowadzić do jeszcze większych uszkodzeń dysku.
Odzyskanie danych w takim przypadku będzie trudniejsze i bardziej kosztowne.

Każda próba uruchomienia dysku może pogłębiać uszkodzenie. Jeśli głowice są uszkodzone, mogą one porysować powierzchnię talerzy, co znacząco zmniejsza szanse odzyskania danych.

Dlatego w przypadku dysku, który stuka nie należy:

• uruchamiać takiego dysku

• nie próbować instalacji programów do odzyskiwania danych

• inicjować dysk

• otwierać dysku samodzielnie

Najbezpieczniejszym rozwiązaniem jest wykonanie profesjonalnej diagnostyki przez wyspecjalizowane laboratorium odzyskiwania danych.

Czy dane z dysku który stuka można odzyskać?

W wielu przypadkach tak.

Możliwość odzyskania danych zależy od:

• stopnia uszkodzenia głowic

• stanu powierzchni talerzy

• rodzaju awarii dysku

W laboratorium odzyskiwania danych stosuje się specjalistyczne narzędzia diagnostyczne oraz pracę w warunkach cleanroom, aby bezpiecznie odczytać dane z uszkodzonego nośnika.

Jak wygląda odzyskiwanie danych z uszkodzonego dysku?

Proces odzyskiwania danych zwykle obejmuje kilka etapów:

1. diagnostykę dysku i określenie rodzaju uszkodzenia

2. naprawę lub wymianę uszkodzonych elementów (np. głowic)

3. wykonanie kopii sektorowej dysku

4. odzyskanie danych z kopii nośnika

Po zakończeniu diagnostyki klient otrzymuje informację o możliwościach odzyskania danych oraz kosztach usługi.

Masz dysk który stuka?

Jeżeli Twój dysk twardy wydaje nietypowe dźwięki lub przestał być wykrywany przez komputer, warto skonsultować problem z laboratorium odzyskiwania danych.

W wielu przypadkach możliwe jest odzyskanie danych nawet z poważnie uszkodzonych dysków.

Ram-Serwis – odzyskiwanie danych z dysków HDD, SSD, RAID i NAS

W zakres naszych usług pomożemy również w przypadkach:

odzyskiwania danych z dysku SSD
odzysku danych z macierzy RAID
utracie danych w systemach MacOS

Powiązane problemy:
– dysk po upadku
– dysk nie wykrywa się
– SATAFIRM S11

Masz problem z dyskiem który nie jest wykrywany?

Jeśli Twój dysk przestał być widoczny w komputerze lub systemie operacyjnym, warto skonsultować problem z laboratorium odzyskiwania danych.

Możesz skontaktować się z nami telefonicznie tel. 692106189 lub przesłać dysk do diagnostyki.

Ram-Serwis – odzyskiwanie danych z dysków HDD, SSD, RAID i NAS

Powiązane problemy:
– dysk stuka
– dysk po upadku
– SATAFIRM S11

ROM i ROM RAID w nowych dyskach SMR

Dwuetapowa architektura ROM w dyskach SMR

Mówimy tu o nowoczesnych dyskach SMR (Shingled Magnetic Recording), które posiadają dwu­częściowy układ ROM, często określany jako ROM + ROM RAID (lub ROM Primary / ROM Secondary).
W nowoczesnych dyskach SMR (m.in. Seagate, Western Digital, Toshiba) stosuje się rozwiązanie z dwoma niezależnymi obszarami ROM, które współpracują w trybie tzw. ROM RAID. Jest to rozwiązanie zwiększające odporność firmware’u na błędy zapisu i umożliwiające automatyczną odbudowę krytycznych danych startowych.

W praktyce oznacza to, że oprogramowanie układowe dysku (firmware) nie jest przechowywane w jednym, klasycznym układzie Flash EEPROM, lecz rozłożone na dwa logiczne segmenty pamięci, które tworzą redundantny system odczytu:

• ROM Primary – główna kopia kodu rozruchowego i danych adaptacyjnych (adaptives),

• ROM Secondary (RAID ROM) – kopia lustrzana lub komplementarna, zawierająca dodatkowe dane z checksumami i blokami naprawczymi.

Zasada działania ROM RAID

Po uruchomieniu dysku procesor MCU najpierw inicjalizuje kontroler ROM i wykonuje test CRC (spójności danych).
Jeżeli ROM Primary zawiera błędy lub uszkodzone sektory logiczne, firmware automatycznie korzysta z danych z ROM Secondary, przywracając brakujące bloki w czasie rzeczywistym.
Proces przypomina działanie macierzy RAID-1, ale w wersji mikro — tylko dla danych startowych firmware.

Schemat działania:

1. Start MCU → odczyt ROM Primary.

2. Sprawdzenie CRC → weryfikacja integralności.

3. Jeśli błąd → porównanie z ROM Secondary.

4. Odbudowa sektorów → zapis poprawionych danych w pamięci podręcznej MCU.

5. Inicjalizacja SA (Service Area) → uruchomienie modułów firmware z talerzy.

Znaczenie dla odzyskiwania danych

W przypadku awarii elektroniki dysku z podwójnym ROM (SMR) zwykłe przeniesienie jednej pamięci nie wystarcza.
Podczas wymiany płytki PCB konieczne jest:

• sklonowanie obu obszarów ROM (Primary + Secondary),

• scalenie ich w obraz binarny ROM RAID,

• dopasowanie do wersji MCU i numeru mikrokodu.

Tylko wówczas możliwe jest poprawne uruchomienie dysku i uzyskanie dostępu do danych z powierzchni talerzy.
W RAM-Serwis wykonujemy ten proces sprzętowo, z użyciem interfejsów SPI-NAND oraz terminala diagnostycznego TTL, co pozwala przywrócić pełną strukturę firmware w dyskach SMR Seagate, WD Purple/Blue, Toshiba P300 i Samsung Spinpoint.

Objawy uszkodzenia ROM RAID

• Dysk zgłasza się w terminalu jako „LED:0xBD FAddr:0024xxxx” (Seagate).

• W BIOS widoczna jest pojemność 0 MB lub błędny model.

• Dysk startuje, lecz zatrzymuje się przed inicjalizacją SA.

• W logach diagnostycznych występuje komunikat „ROM checksum error”.

Podsumowanie:
