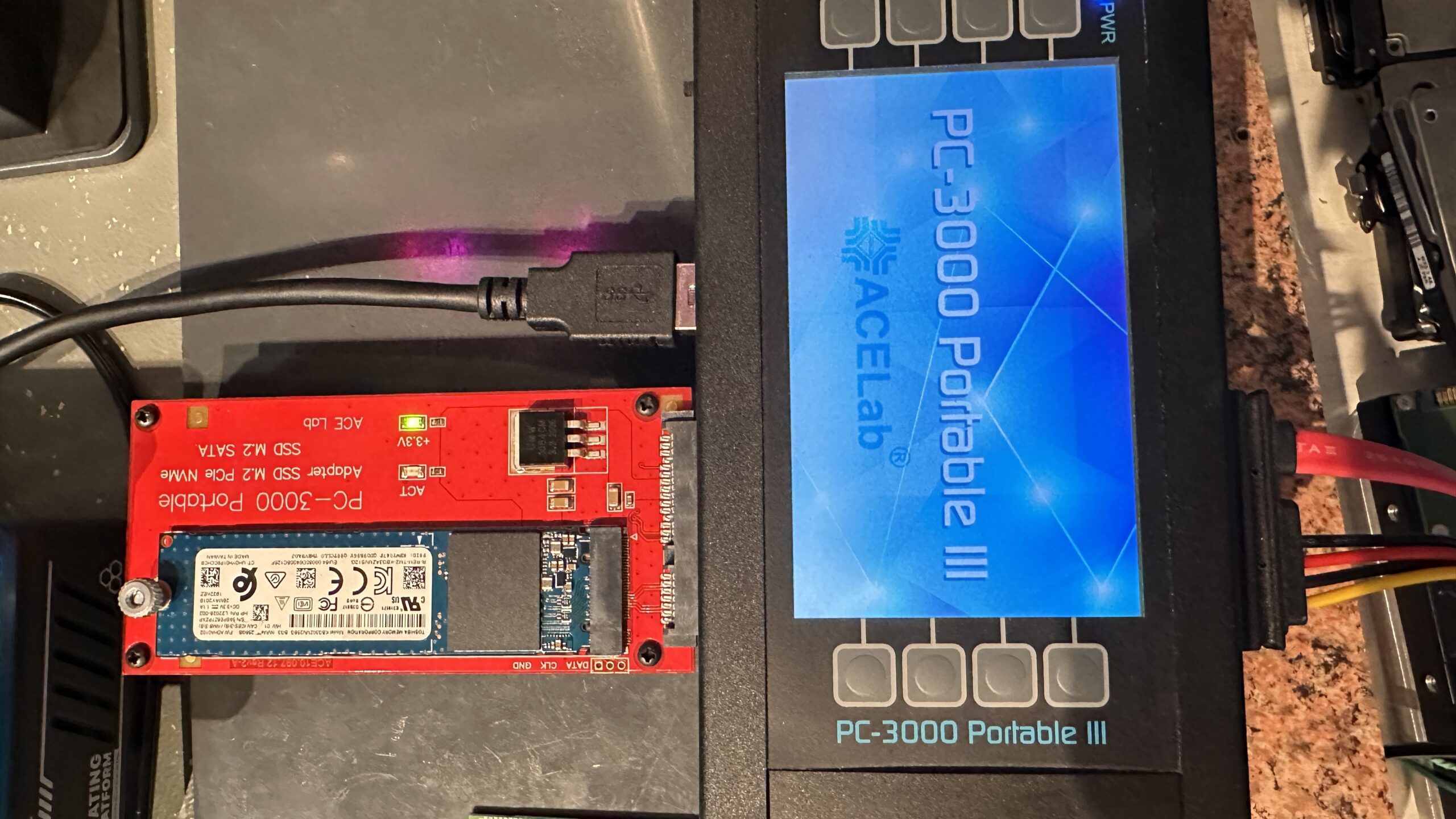

Odzyskiwanie danych z SSD Toshiba KBG30ZMV256G – trudny przypadek monolitu NVMe
Do laboratorium Ram-serwis Odzyskiwanie Danych trafił dysk SSD Toshiba KBG30ZMV256G o pojemności 256 GB. To nietypowa konstrukcja M.2 NVMe, w której kontroler pamięci oraz 64-warstwowe kości BiCS3 3D TLC zostały zintegrowane w jednym układzie. Nośnik miał problemy z inicjalizacją i nie udostępniał poprawnej identyfikacji, a standardowe procedury odzyskiwania nie dawały dostępu do danych. Zlecenie realizowaliśmy w trybie przyspieszonym. W ciągu około jednej doby udało się doprowadzić dysk do stabilnej inicjalizacji, uzyskać pełne ID i Passport, wykonać kopię z pomijaniem uszkodzonych bloków oraz odtworzyć strukturę katalogów z danymi klienta.
Toshiba KBG30ZMV256G – nietypowa konstrukcja SSD
Toshiba KBG30ZMV256G jest nośnikiem M.2 NVMe o konstrukcji znacznie trudniejszej w obsłudze niż klasyczne dyski SSD z oddzielnym kontrolerem i osobnymi układami pamięci NAND.
W tym modelu kontroler oraz pamięć flash zostały zintegrowane w jednym wspólnym chipie. Na laminacie nie znajduje się oddzielny układ kontrolera, który można byłoby diagnozować lub stabilizować niezależnie od pamięci. Jeżeli dysk uległ awarii translatora (częste w tych modelach np. po nagłym odcięciu zasilania) i przechodzi w stan BUSY lub zgłasza się z błędnym ID/zerową pojemnością, jedyną opcją na PC-3000 Portable III jest próba stabilizacji sprzętowej.
Dodatkowym utrudnieniem jest brak standardowego wsparcia technologicznego dla zastosowanego rozwiązania w typowych procedurach odzyskiwania danych.
Problem z inicjalizacją i brak poprawnej identyfikacji

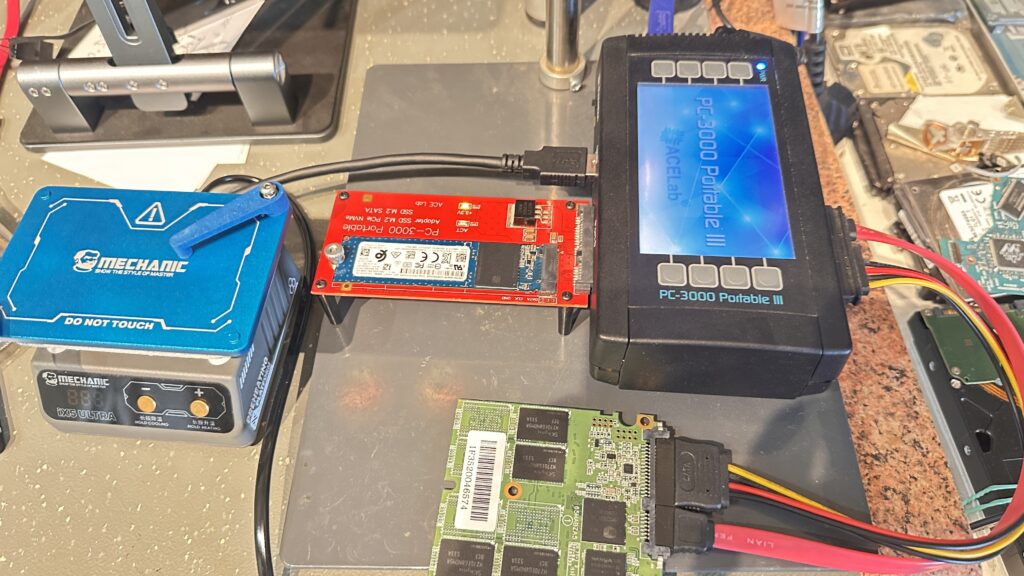

Po podłączeniu nośnik nie pracował w sposób umożliwiający bezpośredni dostęp do danych. Problem dotyczył przede wszystkim inicjalizacji oraz poprawnej identyfikacji urządzenia.
Kluczowym etapem było doprowadzenie dysku do stanu, w którym możliwe było uzyskanie pełnego ID oraz Passport. Ale pomimo prawidłowego zainicjowania dysku wystąpiły błędy odczytu bloków danych.
Dopiero po prawidłowym zainicjowaniu nośnika można było rozpocząć wykonywanie kopii danych.
Kopia sektorowa z pomijaniem uszkodzonych bloków
Po uzyskaniu dostępu rozpoczęliśmy wykonywanie kopii technologicznej w środowisku PC-3000 Portable III.

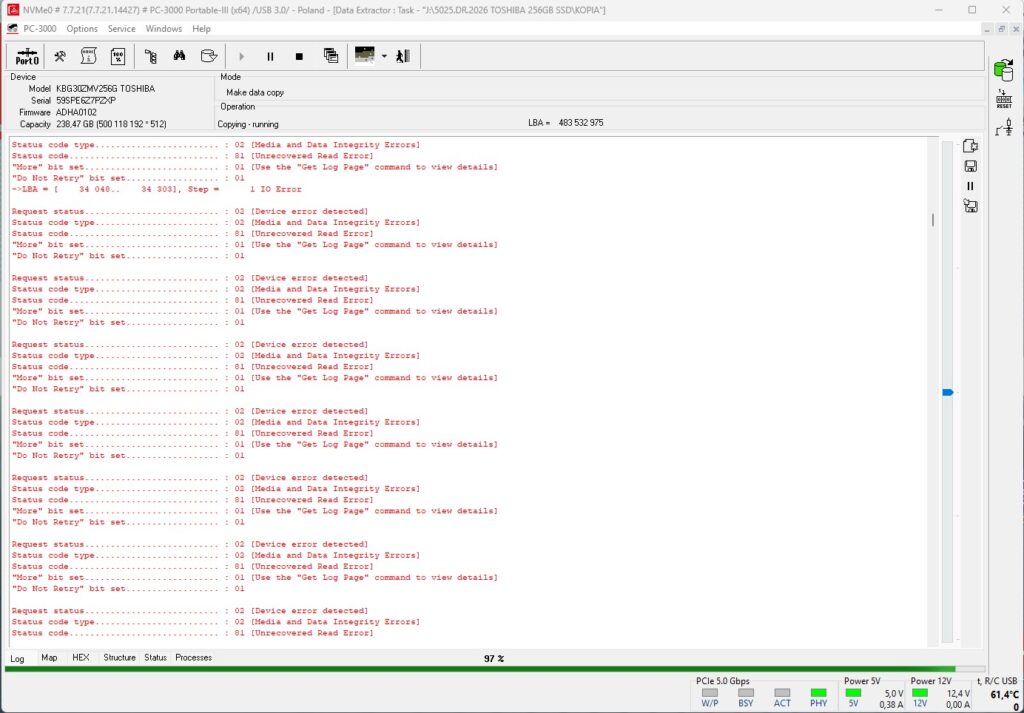

Podczas odczytu występowały liczne błędy typu Media and Data Integrity Errors oraz Unrecovered Read Error. Dlatego kopiowanie wymagało odpowiedniego sposobu prowadzenia odczytu i omijania problematycznych bloków.
Celem było jak najszybsze zabezpieczenie wszystkich dostępnych danych bez niepotrzebnego obciążania niestabilnego nośnika.
Od braku ID do pełnej struktury danych

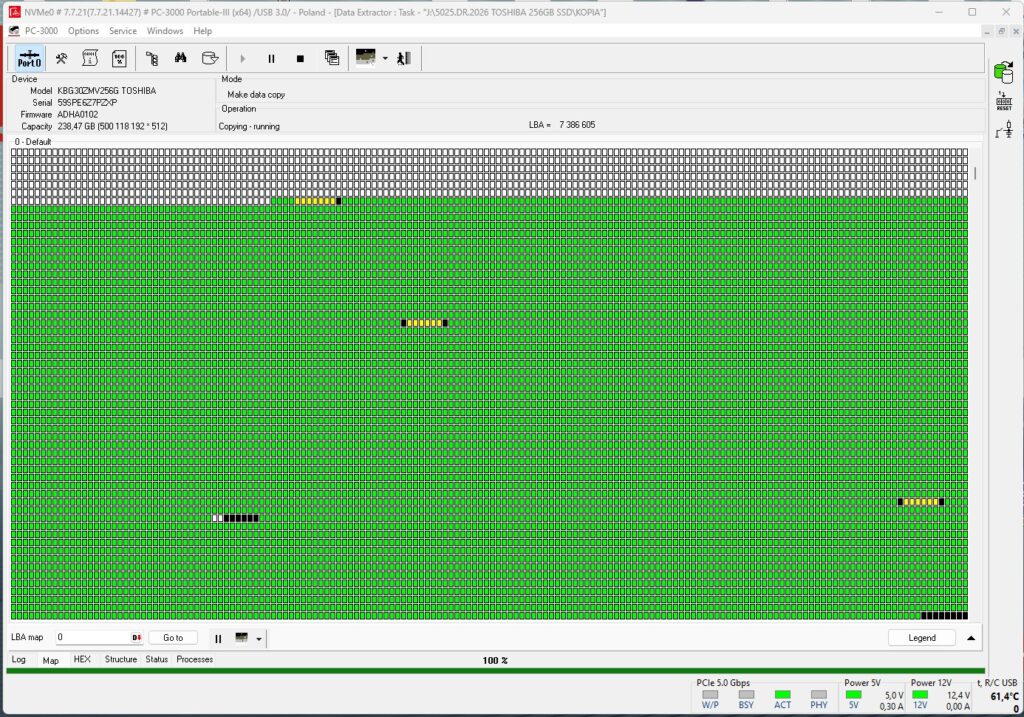

Po przeprowadzeniu odpowiedniej procedury udało się uzyskać stabilny dostęp do nośnika oraz wykonać kopię danych.
W przypadku awarii takiego dysku, warto wiedzieć, że z powodu scalenia kontrolera i pamięci flash w jednym chipie, odzyskiwanie danych z tego modelu bywa bardzo skomplikowane i wymaga specjalistycznego sprzętu i autorskich rozwiązań
Końcowa analiza kopii pozwoliła odtworzyć logiczną strukturę systemu plików i katalogów użytkownika.

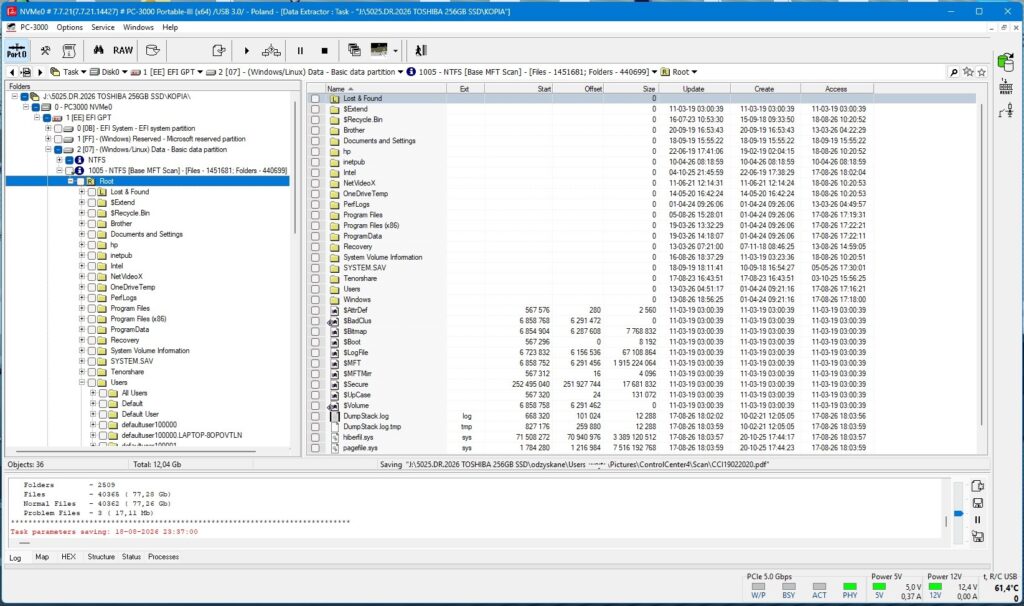

Na zrzutach z PC-3000 Portable III widoczna jest kompletna struktura katalogów odzyskanych z dysku Toshiba KBG30ZMV256G.
Realizacja w trybie przyspieszonym
Zlecenie zostało przyjęte w trybie przyspieszonym.
Nośnik trafił do laboratorium jednego dnia, a już następnego udało się przejść od problemów z inicjalizacją i braku poprawnej identyfikacji do wykonania kopii oraz uzyskania dostępu do odzyskanych danych.
Dlaczego ten przypadek był trudny?
Trudność tego zlecenia wynikała z kilku nakładających się czynników:
- nietypowej konstrukcji monolitycznej SSD
- zintegrowania kontrolera i pamięci NAND w jednym układzie
- problemów z inicjalizacją
- braku standardowego dostępu technologicznego
- niestabilnego odczytu
- licznych błędów uszkodzonych bloków danych
Takie przypadki wymagają indywidualnego podejścia i nie zawsze dają się obsłużyć standardowymi metodami stosowanymi przy typowych dyskach SSD.
