Uszkodzony dysk twardy Samsung HN-M101MBB/AV1 czyli Seagate ST1000LM024
Otrzymaliśmy od klienta w celu zweryfikowania uszkodzenia oraz sprawdzenia możliwości odzyskania danych produkt. Dysk twardy HDD Samsung HN-M101MBB/AV1 – Seagate ST1000LM024 o pojemności 1 TB SATA 2,5 cala. Weryfikację wykonywaliśmy po innej firmie odzyskującej dane.
Dysk twardy wykorzystuje technologię prostopadłego zapisu magnetycznego, która pozwala na lepsze uporządkowanie obszarów magnetycznych, co przekłada się na zwiększoną gęstość zapisu oraz wyższą wydajność urządzenia.
Weryfikacja uszkodzenia dysku twardego SamsungHN-M101MBB/AV1 obecnie producenta Seagate o nazwie kodowej ST1000LM024 wykazała uszkodzenie głowic nośnika danych weryfikowanego przez inną firmę odzyskującą dane z naszego regionu. Trafił do nas dysk otwarty w innym laboratorium gdzie dokonywano diagnozy uszkodzenia dysku. Podczas naszej weryfikacji okazało się że w dysku zostały zamienione głowice wraz z całym ramieniem. Nośnik tej serii i rodziny posiada dwa talerze do zapisywania danych oraz cztery głowice. Ku naszemu zdziwieniu dysk ten posiadał zupełnie inne głowice w liczbie dwóch założone z innego dysku twardego.

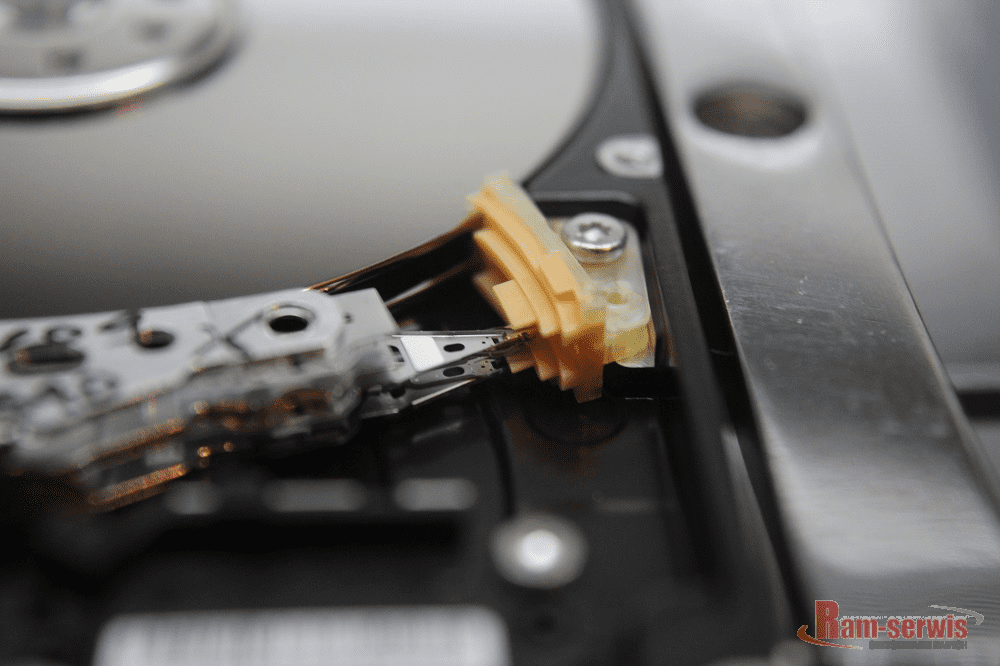

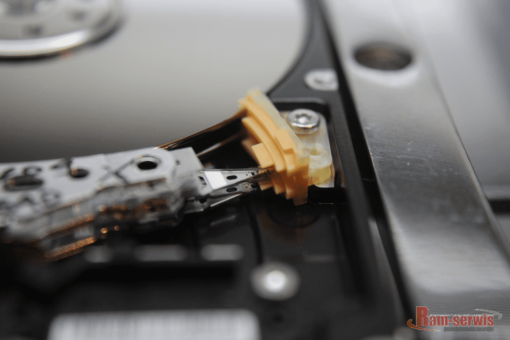

Foto: widoczne dwie głowice dysku z czterech jakie powinny być zainstalowane fabrycznie – widok parkuru dysku.

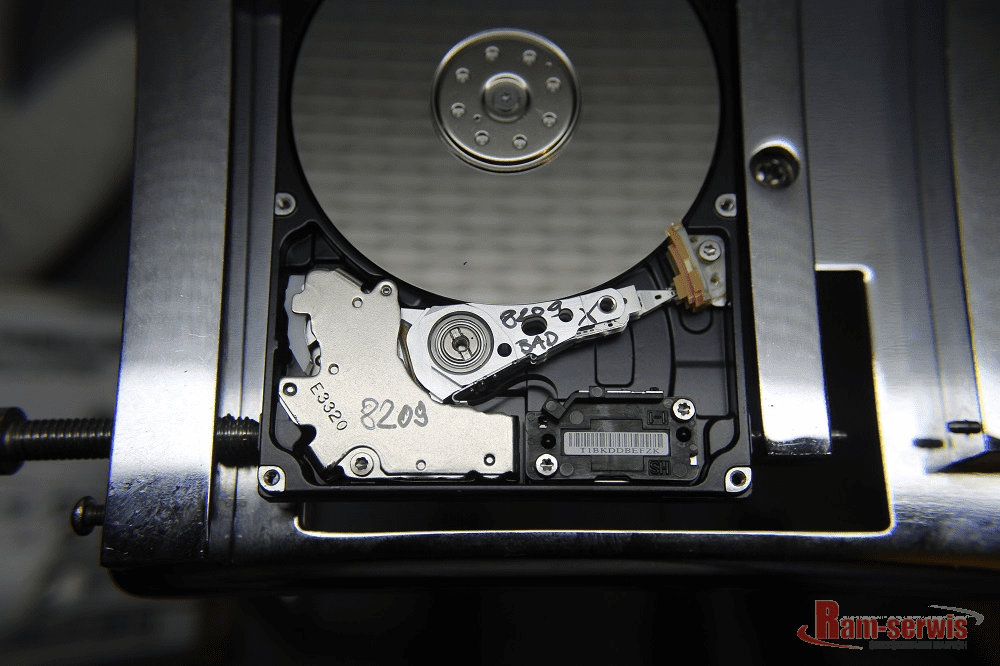

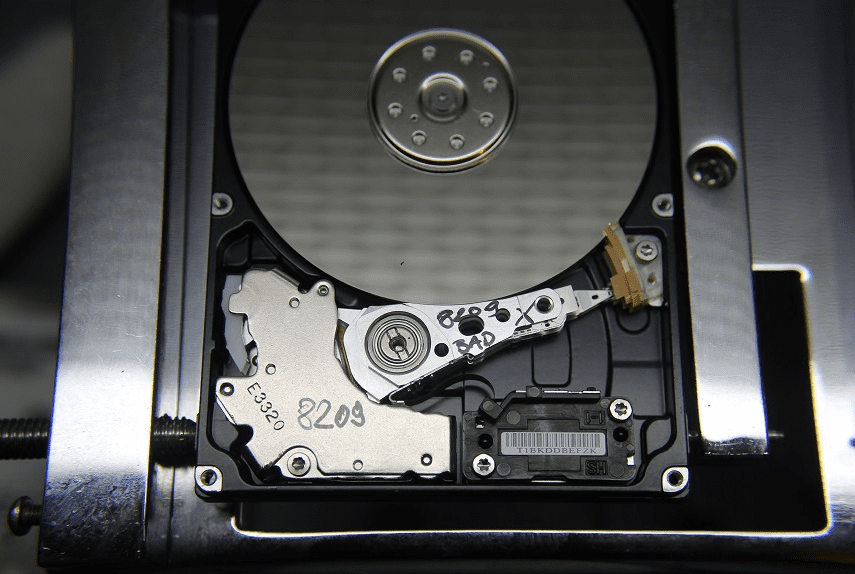

Foto: widoczne dwie głowice dysku z czterech jakie powinny być zainstalowane fabrycznie (widok z góry).
Dane techniczne uszkodzonego dysku HDD
Pojemność 1 TB
Dysk twardy Samsung HN-M101MBB/AV1 oferuje imponującą pojemność 1 TB. Dzięki temu użytkownicy mogą przechowywać ogromne ilości danych, w tym pliki multimedialne, dokumenty, programy i wiele innych. Taka pojemność sprawia, że dysk jest idealnym rozwiązaniem zarówno do zastosowań domowych, jak i profesjonalnych, gdzie przechowywanie dużych ilości danych jest kluczowe.
Format dysku 2,5”
Samsung HN-M101MBB/AV1 charakteryzuje się formatem dysku 2,5 cala, co czyni go doskonałym wyborem dla laptopów i innych urządzeń przenośnych. Kompaktowy rozmiar pozwala na łatwą integrację z różnymi systemami, zapewniając jednocześnie wysoką wydajność i niezawodność. Format dysku 2,5” jest standardem w branży, co gwarantuje szeroką kompatybilność z wieloma urządzeniami.
Prędkość obrotowa 5400 obr./min
Dysk twardy Samsung HN-M101MBB/AV1 pracuje z prędkością obrotową 5400 obr./min. Taka prędkość zapewnia szybki dostęp do danych oraz płynne działanie systemu. Choć nie jest to najwyższa prędkość dostępna na rynku, 5400 obr./min stanowi doskonały kompromis między wydajnością a energooszczędnością, co jest szczególnie ważne w przypadku urządzeń przenośnych.
Pamięć podręczna 8 MB
Pamięć podręczna dysku Samsung ST1000LM024 HN-M101MBB/AV1 wynosi 8 MB. Ta pamięć podręczna, znana również jako cache, przechowuje ostatnio wykorzystywane dane, co pozwala na szybszy dostęp do nich. Dzięki temu dysk działa bardziej efektywnie, co jest szczególnie ważne podczas intensywnego użytkowania. Pamięć podręczna 8 MB znacząco zwiększa wydajność dysku, umożliwiając płynne działanie systemu i szybsze przetwarzanie danych. To rozwiązanie idealne dla użytkowników, którzy potrzebują niezawodnego i szybkiego dostępu do swoich plików.
Specyfikacja techniczna
Interfejs SATA II
Samsung HN-M101MBB/AV1 jest wyposażony w interfejs SATA II, który umożliwia szybkie i efektywne przesyłanie danych między dyskiem a systemem komputerowym. Interfejs SATA II oferuje prędkość transferu danych do 3 Gb/s, co jest wystarczające dla większości zastosowań domowych i biurowych. Dzięki temu użytkownicy mogą cieszyć się płynnym działaniem systemu oraz szybkim dostępem do swoich danych.
Weryfikacja uszkodzenia dysku.
Z uwagi na rodzaj zlecenia (weryfikacja otwartego dysku twardego w innym Laboratorium) oraz z powodu podmienienia na inne głowice niż fabrycznie zainstalowane weryfikacja musiała być przeprowadzona kilkukrotnie w celu sprawdzenia czy inne elementy dysku twardego nie zostały zmienione oraz czy w dysku nie znajdują się inne ciała obce. Udało nam się ustalić rzeczywistą ilość głowic (spotkaliśmy się z takim samym dyskiem z zainstalowanymi 3 głowicami), dokładne ustawienia dysku oraz wszystkie niezbędne cechy rodziny dysku potrzebne do ustalenia danych dawcy głowic. W trakcie tego procesu zwróciliśmy szczególną uwagę na system technologii dysku twardego, aby upewnić się, że wszystkie systemy techniczne działają poprawnie i nie wpływają negatywnie na wydajność urządzenia.
Akceptacja Zlecenia.
Z uwagi na akceptację zlecenia odzyskiwania danych z uszkodzonego dysku Samsung HN-M101MBB/AV1 przez naszego klienta, który docenił różnorodność dostępnych produktów, uruchomiliśmy procedurę poszukiwania dawcy głowic. Tego samego dnia w naszym laboratorium trwały już testy dysku dawcy głowic. Udało nam się zakupić taki dysk. Po kilku godzinach został on nam dostarczony przez firmę kurierską. Testy dysku dawcy głowic wraz z kopiami Strefy Serwisowej SA, ROM-u i wszelkich innych potrzebnych danych zakończyły się w ciągu dwóch godzin. Byliśmy gotowi do wymiany głowic.

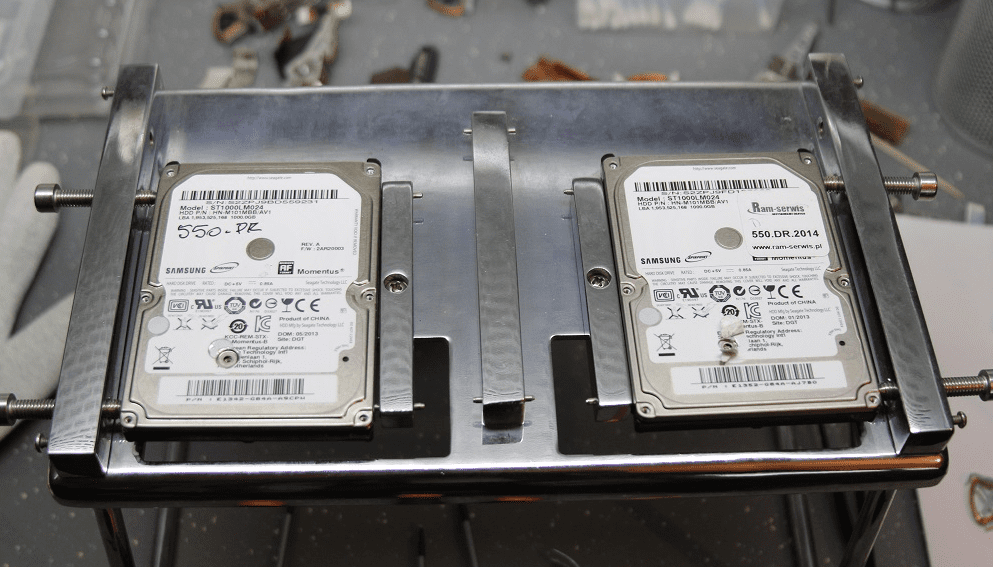

Foto: Dawca głowic oraz dysk klienta w komorze laminarnej gotowe do wymiany uszkodzonych głowic.
Zakończenie zlecenia odzyskiwania danych.
Wymieniliśmy głowice w dysku. Kolejny etap to wykonane pełnej kopii sektorowej 1:1 i odbudowy logicznej struktury danych. Wynikiem tego działania uzyskaliśmy dostęp do danych naszego klienta wgranych tam przez awarią nośnika. Udało nam się odzyskać 100% danych jakie były zapisane na tym dysku. Dyski twarde mają szerokie zastosowanie w komputerach domowych, biurowych oraz w specjalistycznych konfiguracjach, gdzie sprzęt musi spełniać określone wymagania techniczne.
